Configuration de base d’un routeur
Article de blog | Finger In The Net
Introduction
C’est quoi un Routeur ?
Objectif principal : Routage.
Il existe deux types de routages :
Configuration
Votre routeur sort d'usine
Vous venez d’acheter votre routeur :
- vous le sortez du carton
- vous vous connectez à l’équipement (voir l’article débuter avec cisco)
- on vous demande un mot de passe…
La première chose à faire : supprimer la configuration de base de notre routeur.
Pourquoi ? Car il faut impérativement partir sur une configuration vierge !!!!!!!
Étape n°1 : Loggez-vous
Lorsque notre routeur est sorti d’usine, une configuration par défaut lui a été attribué. Pour se connecter à l’équipement, utilisez les identifiants suivants :
Login : cisco
Password : cisco
Étape n°2 : Effacer la configuration
Cette configuration dois être impérativement effacée :
Router> enable Router# write erase Erasing the nvram filesystem will remove all configuration files! Continue? [confirm] [OK] Erase of nvram: complete %SYS-7-NV_BLOCK_INIT: Initialized the geometry of nvram Router# reload System configuration has been modified. Save? [yes/no]:no Proceed with reload? [confirm]
Votre routeur va redémarrer et va vous poser cette question :
--- System Configuration Dialog ---
Would you like to enter the initial configuration dialog? [yes/no]: noIl faut répondre non !
Pourquoi ? Car vous êtes un administrateur réseau compétent 🙂
Si vous répondez oui, le routeur va vous poser plusieurs questions pour générer une configuration de base… Mais nous n’avons pas besoin de lui !
Configuration de base
Étape n°1 : Renommer votre routeur
router> enable
router# configure terminal
router(config)# hostname RTR_001
RTR_001(config)#
Étape n°2 : Mettre une adresse IP sur un port
RTR_001(config)# interface FastEthernet 0/0 RTR_001(config-if)# no shutdown RTR_001(config-if)# description VERS_RTR_002 RTR_001(config-if)# ip address 10.10.10.1 255.255.255.0 RTR_001(config-if)# exit RTR_001(config)# interface FastEthernet 0/1 RTR_001(config-if)# no shutdown RTR_001(config-if)# description VERS_RTR_003 RTR_001(config-if)# ip address 10.10.20.1 255.255.255.0 RTR_001(config-if)# exit
Les commandes en détail :
Afin de configurer un port, il faut se mettre sur le port en question.
RTR_001(config)# interface FastEthernet 0/0
Par défaut, tous les ports de notre routeur sont shutdown (traduction : fermés), nous allons donc allumer notre port avec la commande :
RTR_001(config-if)# no shutdownLa description permet de savoir ou est connecté notre port.
RTR_001(config-if)# description VERS_RTR_002
Et enfin, configurez l’adresse IP sur le port en question. Il faut lui dire son adresse IP ainsi que son masque de sous-réseau.
RTR_001(config-if)# ip address 10.10.10.1 255.255.255.0

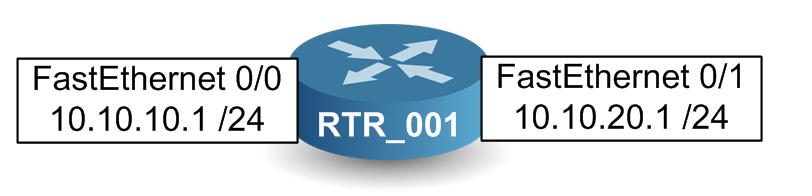

Votre routeur s’appelle RTR_001.
L’interface FastEthernet 0/0 possède l’adresse 10.10.10.1.
L’interface FastEthernet 0/1 possède l’adresse 10.10.20.1.
Votre routeur est donc capable de faire discuter le réseau 10.10.10.0 /24 avec le réseau 10.10.20.0/24.
Et pour joindre les autres réseaux ? Comment fait-il ?
Grâce au routage !
