Le protocole EIGRP : Auto-summary

Article de blog | Finger In The Net

Table des matières

Le protocole EIGRP : Auto-summary

  • Nombre de lecteurs : 558
  • Rédigé par : Noël NICOLAS

Table des matières

EIGRP = vieux protocole de routage.
Vieux protocole de routage = Classful !

  • Auto-summary = Classful
  • No auto-summary = Classless

Auto-summary est actif par défaut.

Chapitre 1

Auto-summary EIGRP : Architecture de base

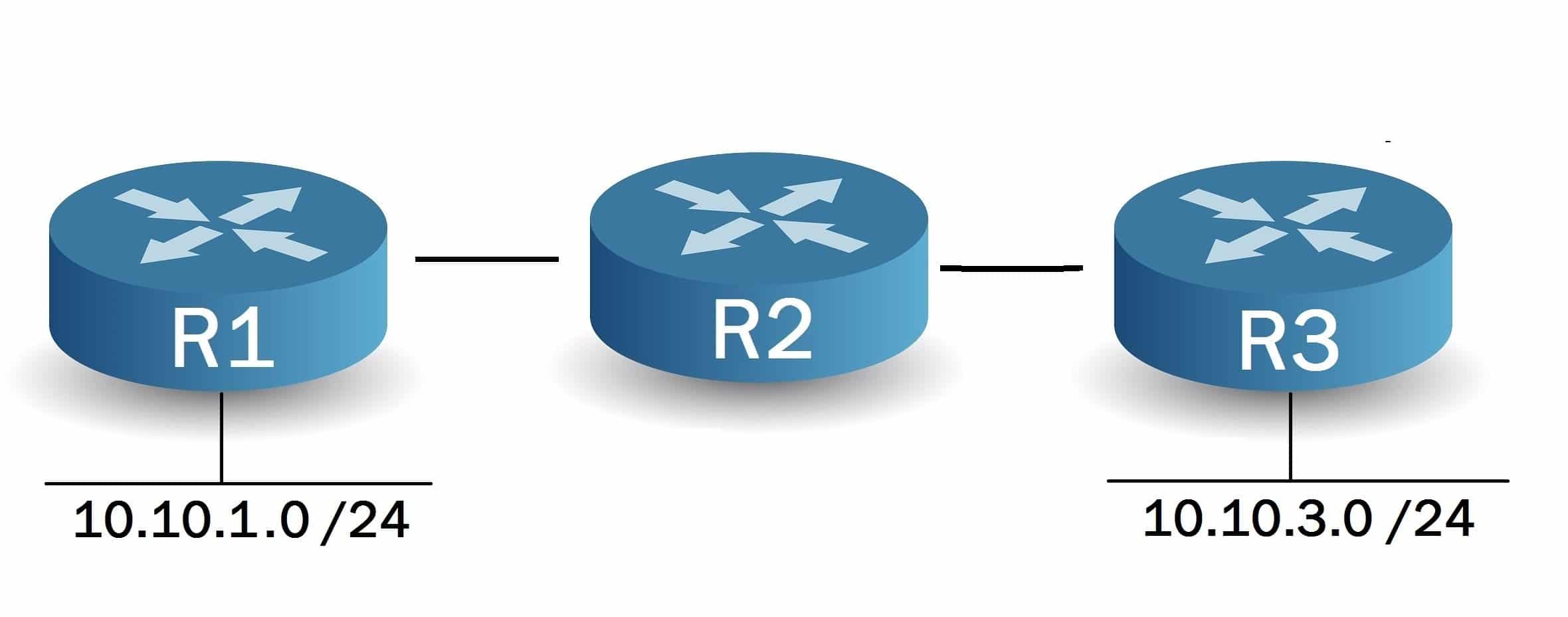

EIGRP - Architecture de base
EIGRP – Architecture de base

R1, R2 et R3 sont configurés comme ceci :

R1# show running-config | section eigrp
router eigrp 10
 auto-summary                     - ACTIF PAR DEFAUT
 network 10.10.1.0 0.0.0.255
 network [interco-R1-R2]
R2# show running-config | section eigrp
router eigrp 10
 auto-summary                     - ACTIF PAR DEFAUT
 network [interco-R1-R2]
 network [interco-R2-R3]
R3# show running-config | section eigrp
router eigrp 10
 auto-summary                     - ACTIF PAR DEFAUT
 network 10.10.3.0 0.0.0.255
 network [interco-R2-R3]
Chapitre 2

Auto-summary EIGRP : Les Annonces

A l’époque des australopithèques…
  • Les plages d’adresse IP fonctionnaient en fonction de leurs classes, et les masques de sous réseau n’existaient pas !
  • Si on avait une adresse IP dans un réseau de classe A, B ou C, c’est que ce réseau nous appartenait en entier ! Du coup EIGRP agissait en fonction.
Que va-t-il se passer :
  • R1 possède le réseau 10.10.1.0.
  • 10.10.1.0 fait partie de la classe A : 10.0.0.0 /8
  • R1 conclue que le réseau de classe A 10.0.0.0 /8 lui a été affecté
  • R1 diffuse le réseau 10.0.0.0 /8
  • R3 possède le réseau 10.10.3.0.
  • 10.10.3.0 fait partie de la classe A : 10.0.0.0 /8
  • R3 conclue que le réseau de classe A 10.0.0.0/8 lui a été affecté
  • R3 diffuse le réseau 10.0.0.0 /8
Annonces EIGRP
Annonces EIGRP
Chapitre 3

Auto-summary EIGRP : La Pollution du routage

Pollution du routage EIGRP
Pollution du routage EIGRP
R2 apprend le réseau 10.0.0.0 /8 de R1 et de R3…
R2# show ip route eigrp
D 10.0.0.0/8    [90/XXXXXX] via R1
                [90/XXXXXX] via R3
Nous avons un Metric a coût égal pour le réseau 10.0.0.0 /8 ?? Wooohoooo !!!! Je vais faire du load-balancing du coup !! Bref, c’est du n’importe quoi…
Chapitre 4

Auto-summary EIGRP : conclusion

Pour éviter toutes bêtises, nous allons prendre le réflexe de désactiver l’auto-summary tooooooout le temps !8
R1(config)# router eigrp X
R1(config-rtr)# no auto-summary
Merci de votre attention
