Lorsque votre réseau s’agrandit et que vos utilisateurs ont besoin d’accéder à différents réseaux virtuels, le routage inter-VLAN devient essentiel. Cette technique permet de faire communiquer les différents VLANs de votre réseau et d’optimiser les performances de votre infrastructure. Dans cet article, nous allons explorer les concepts clés du routage inter-VLAN, ainsi que les méthodes les plus courantes pour le mettre en place. Découvrez dès maintenant comment améliorer la connectivité et la sécurité de votre réseau grâce au routage inter-VLAN.
Notre réseau local est maintenant cloisonné par plusieurs vlan. Sauf que ces vlan on besoin de communiquer avec l’extérieur. Pour se faire, nous avons mettre en place du routage inter-vlan.
Un VLAN = un réseau IP
Exemple : VLAN 10 = 192.168.10.0/24.
Si un ordinateur veut échanger avec une adresse IP qui ne fait pas partie de son réseau, il devra passer par sa passerelle par défaut (gateway en anglais). Qui va nous permettre de faire communiquer plusieurs réseaux différents ? Un routeur !!
Notre routeur va donc porter toutes les passerelles par défaut de nos VLANs.
Il existe 2 méthodes pour faire communiquer deux VLANs :
- la méthode Router On a Stick (ROAS)
- la méthode Switch Virtual Interface (SVI)
Le routage inter-VLAN Router On A Stick (ROAS)

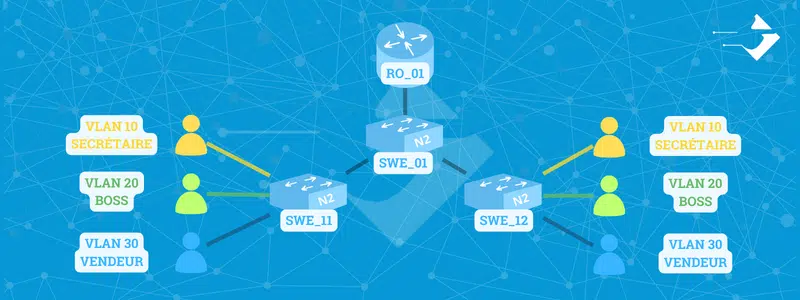

Présentation

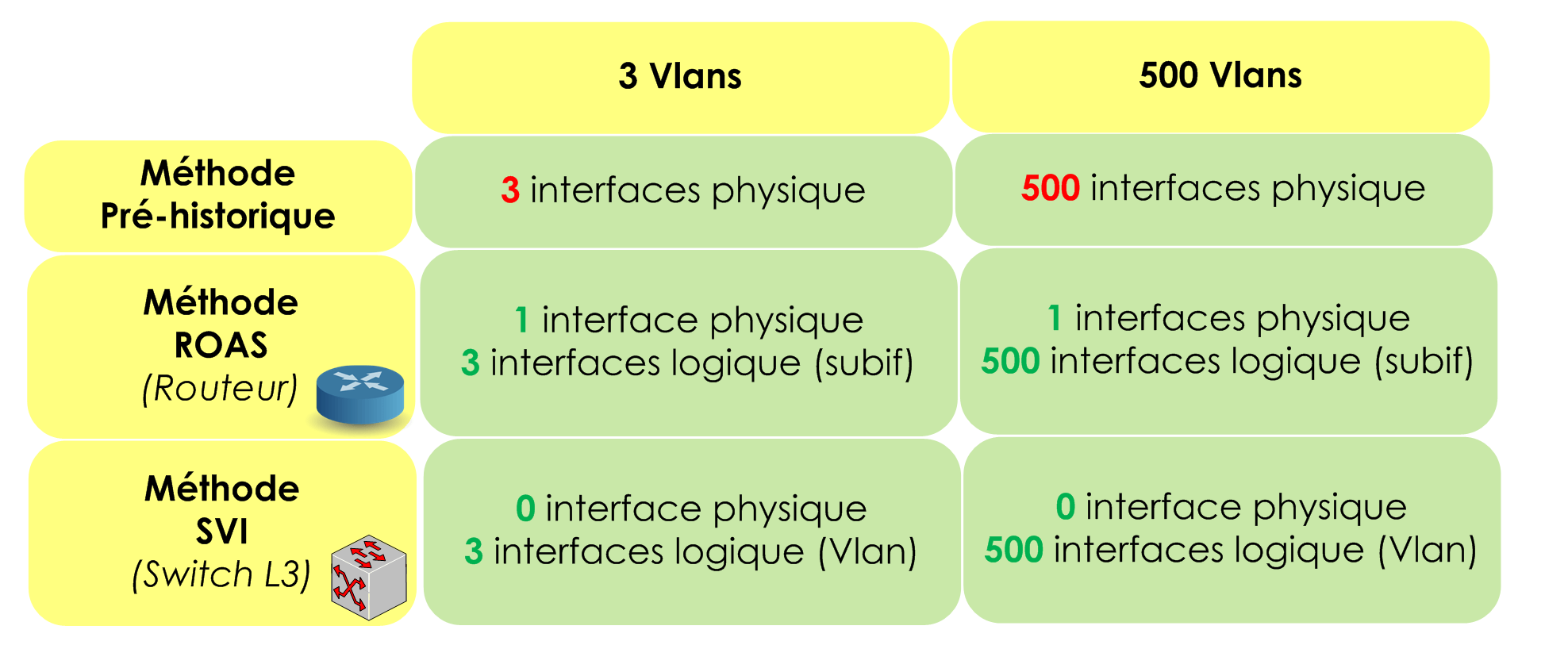

Un VLAN = une interface physique sur notre routeur, c’est impensable…
Alors il fallait trouver une solution pour pallier à ça ! La solution ? Les “sous-interfaces” !!!
Router(config)# interface FastEthernet 0/0.?
<0-4294967295> FastEthernet interface numberNous pouvons donc créer 4 294 967 295 sous-interfaces soit 4,2 milliards de possibilités ! Chaque sous-interface peut se configurer comme une interface normale ! On peut donc leur appliquer la même configuration vue plus haut. La configuration de notre switch va aussi changer. Le port d’interconnexion devrait être configuré en trunk.
Configuration du Switch
SWE_01(config)# interface FastEthernet 0/24 SWE_01(config-if)# description TRUNK_VERS_RO_01 SWE_01(config-if)# switchport mode trunk SWE_01(config-if)# switchport trunk encapsulation dot1q
Configuration du Routeur
RO_01(config)# interface FastEthernet 0/0 RO_01(config-if)# description VERS_SWE_01 RO_01(config-if)# no shutdown RO_01(config-if)# exit RO_01(config)# interface FastEthernet 0/0.10 RO_01(config-subif)# description VLAN_SECRETAIRE RO_01(config-subif)# ip address 192.168.10.254 255.255.255.0 RO_01(config-subif)# encapsulation dot1q 10 RO_01(config-subif)# exit RO_01(config)# interface FastEthernet 0/0.20 RO_01(config-subif)# description VLAN_BOSS RO_01(config-subif)# ip address 192.168.20.254 255.255.255.0 RO_01(config-subif)# encapsulation dot1q 20 RO_01(config-subif)# exit RO_01(config)# interface FastEthernet 0/0.30 RO_01(config-subif)# description VLAN_VENDEUR RO_01(config-subif)# ip address 192.168.30.254 255.255.255.0 RO_01(config-subif)# encapsulation dot1q 30 RO_01(config-subif)# exit
Exercice Packet Tracer
Configuration ROAS en vidéo
Le routage inter-VLAN Switch Virtual Interface (SVI)

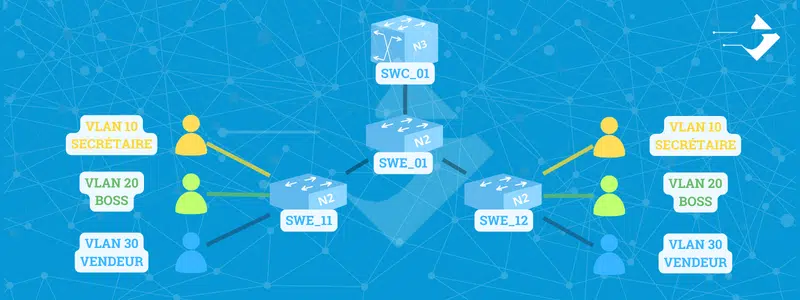

Architecture
Activer le routage sur le switch
SWC_01(config)# ip routing Configurer le port d'interconnexion
SWC_01(config)# interface FastEthernet 0/1 SWC_01(config-if)# description VERS_SWITCH_SWE_01 SWC_01(config-if)# switchport mode trunk SWC_01(config-if)# switchport trunk encapsulation dot1q
Configurer les interfaces vlan
SWC_01(config)# interface VLAN 10 SWC_01(config-vlan)# description VLAN_SECRETAIRE SWC_01(config-vlan)# ip address 192.168.10.254 255.255.255.0 SWC_01(config-vlan)# exit SWC_01(config)# interface VLAN 20 SWC_01(config-vlan)# description VLAN_BOSS SWC_01(config-vlan)# ip address 192.168.20.254 255.255.255.0 SWC_01(config-vlan)# exit SWC_01(config)# interface VLAN 30 SWC_01(config-vlan)# description VLAN_VENDEUR SWC_01(config-vlan)# ip address 192.168.30.254 255.255.255.0 SWC_01(config-vlan)# exit
Exercice Packet Tracer
Configuration SVI en vidéo
Conclusion
Privilégiez le routage SVI !!!
