Travaux pratique 01

Posted on by Noël NICOLAS

Vous avez besoin de faire des travaux pratique sur packet tracer ? C’est partit 🙂

TRAVAUX PRATIQUE



Travaux pratique n°1

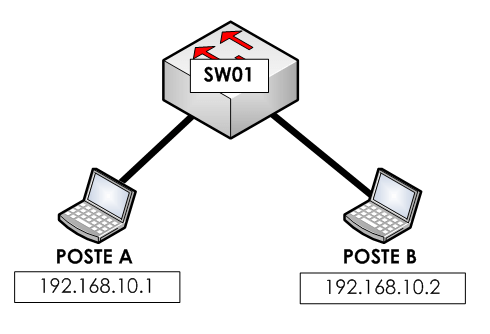

Mettez en place l’architecture suivante sur le logiciel Packet Tracer :

Objectif pédagogique :

Pour que deux équipements puissent discuter entre eux, ils doivent être dans le même réseau.

Outils pédagogiques :

Packet Tracer.

Critère de notation :

Le poste A doit pouvoir pinger le poste B.





Travaux pratique n°2

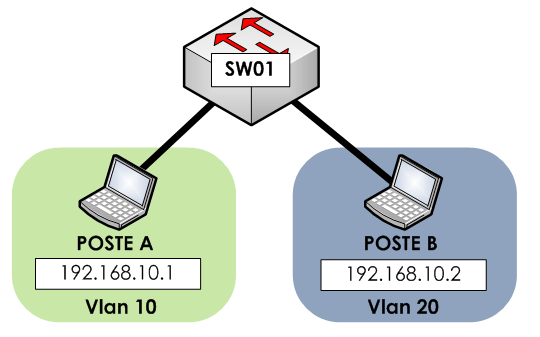

Mettez en place l’architecture suivante sur le logiciel Packet Tracer :



Objectif pédagogique :

Pour que deux équipements puissent discuter entre eux, ils doivent être dans le même réseau ET DANS LE MÊME VLAN !

Outils pédagogiques :

Packet Tracer.

Critère de notation :

Le poste A ne doit plus pouvoir pinger le poste B.





Travaux pratique n°3

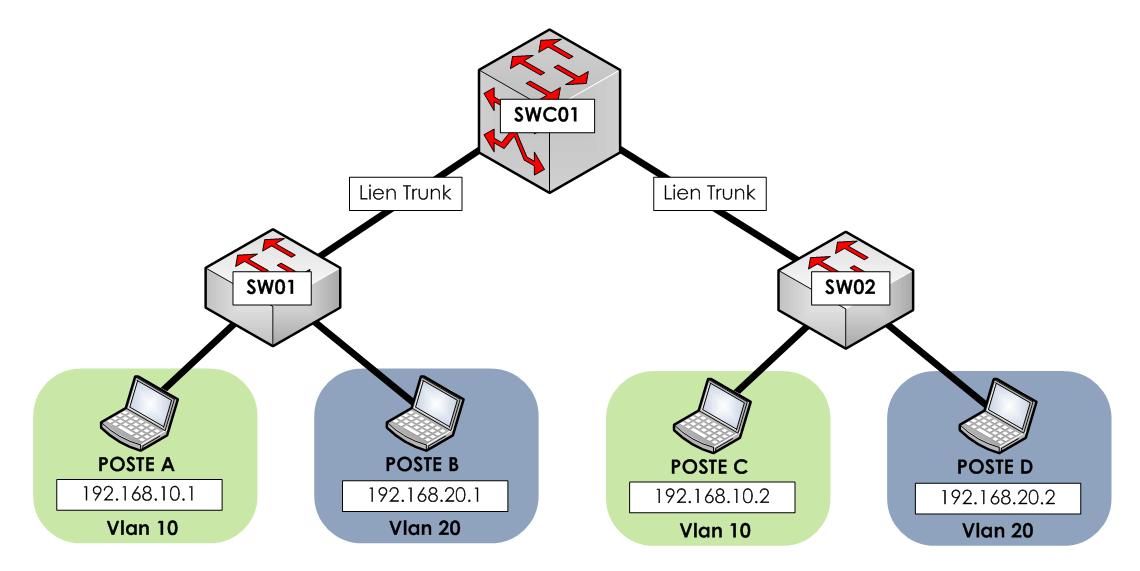

Mettez en place l’architecture suivante sur le logiciel Packet Tracer :

Objectif pédagogique :

Comprendre le trunk et les VLANs.

Outils pédagogiques :

Packet Tracer.

Critère de notation :

– le poste A doit uniquement pouvoir pinger le poste C
– le poste B doit uniquement pouvoir pinger le poste D





Travaux pratique n°4

Mettez en place l’architecture suivante sur le logiciel Packet Tracer :



Objectif pédagogique :

Comprendre le routage Inter-VLAN.

Outils pédagogiques :

Packet Tracer.

Critère de notation :

Tous le monde dois être capable de se pinger.





CORRECTION







TP n°1

Correction :

Il n’y a pas de configuration particulière à faire sur le switch, juste à configurer les postes de travail 🙂





TP n°2

Correction :

switch> enable
switch# configure terminal
switch(config)# hostname SW01
SW01(config)# VLAN 10
SW01(config-vlan)# name GROUPE01
SW01(config-vlan)# exit
SW01(config)# VLAN 20
SW01(config-vlan)# name GROUPE02
SW01(config-vlan)# exit
SW01(config)# interface FastEthernet 0/1
SW01(config-if)# description Poste_A
SW01(config-if)# switchport mode access
SW01(config-if)# switchport access VLAN 10
SW01(config-if)# exit
SW01(config)# interface FastEthernet 0/2
SW01(config-if)# description Poste_B
SW01(config-if)# switchport mode access
SW01(config-if)# switchport access VLAN 20
SW01(config-if)# exit

Si ces commandes ne vous parlent pas, je vous donne rendez-vous sur l’article VLAN.



TP n°3

Correction :

Configuration de SW01

switch> enable
switch# configure terminal
switch(config)# hostname SW01
SW01(config)# VLAN 10
SW01(config-vlan)# name GROUPE01
SW01(config-vlan)# exit
SW01(config)# VLAN 20
SW01(config-vlan)# name GROUPE02
SW01(config-vlan)# exit
SW01(config)# interface FastEthernet 0/1
SW01(config-if)# description Poste_A
SW01(config-if)# switchport mode access
SW01(config-if)# switchport access VLAN 10
SW01(config-if)# exit
SW01(config)# interface FastEthernet 0/2
SW01(config-if)# description Poste_B
SW01(config-if)# switchport mode access
SW01(config-if)# switchport access VLAN 20
SW01(config-if)# exit
SW01(config)# interface FastEthernet 0/24
SW01(config-if)# description VERS_SWC01
SW01(config-if)# switchport mode trunk
SW01(config-if)# exit

Configuration de SW02

switch> enable
switch# configure terminal
switch(config)# hostname SW02
SW02(config)# VLAN 10
SW02(config-vlan)# name GROUPE01
SW02(config-vlan)# exit
SW02(config)# VLAN 20
SW02(config-vlan)# name GROUPE02
SW02(config-vlan)# exit
SW02(config)# interface FastEthernet 0/1
SW02(config-if)# description Poste_C
SW02(config-if)# switchport mode access
SW02(config-if)# switchport access VLAN 10
SW02(config-if)# exit
SW02(config)# interface FastEthernet 0/2
SW02(config-if)# description Poste_D
SW02(config-if)# switchport mode access
SW02(config-if)# switchport access VLAN 20
SW02(config-if)# exit
SW02(config)# interface FastEthernet 0/24
SW02(config-if)# description VERS_SWC01
SW02(config-if)# switchport mode trunk
SW02(config-if)# exit

Configuration de SWC01

switch> enable
switch# configure terminal
switch(config)# hostname SWC01
SWC01(config)# VLAN 10
SWC01(config-vlan)# name GROUPE01
SWC01(config-vlan)# exit
SWC01(config)# VLAN 20
SWC01(config-vlan)# name GROUPE02
SWC01(config-vlan)# exit
SWC01(config)# interface FastEthernet 0/1
SWC01(config-if)# description VERS_SW01
SWC01(config-if)# switchport mode trunk
SWC01(config-if)# exit
SWC01(config)# interface FastEthernet 0/2
SWC01(config-if)# description VERS_SW02
SWC01(config-if)# switchport mode trunk
SWC01(config-if)# exit

Si ces commandes ne vous parlent pas, je vous donne rendez-vous sur les articles VLAN et trunk.



TP n°4

Correction :

Configuration de SW01

idem que le TP03

Configuration de SW02

idem que le TP03

Configuration de SWC01

idem que le TP03 en ajoutant :
SWC01> enable
SWC01# configure terminal
SWC01(config)# ip routing
SWC01(config)# interface VLAN 10
SWC01(config-if)# description GROUPE01
SWC01(config-if)# ip address 192.168.10.254 255.255.255.0
SWC01(config-vlan)# exit
SWC01(config)# VLAN 20
SWC01(config-if)# description GROUPE02
SWC01(config-if)# ip address 192.168.20.254 255.255.255.0
SWC01(config-if)# exit

Si ces commandes ne vous parlent pas, je vous donne rendez-vous sur les articles VLAN, trunk et routage inter-VLAN.





CONCLUSION



Toutes les commandes vues ci-dessus doivent être comprises !

Si vous les avez juste “recopiées bêtement”, c’est que ce n’est pas acquis…

-> Vous devez être capable de faire cette configuration de tête 😉



En espérant que vous avez apprécié ce test !

N’hésitez pas à me la faire savoir !!

FingerInTheNet.com

Noël NICOLAS

QCM 01

Posted on by Noël NICOLAS

CONSIGNES



Les consignes sont simples :

– prends un crayon et un bout de papier
– écris tes réponses
– fais ton autocorrection et lis les articles correspondants en cas d’erreur
– refais le test jusqu’à ce que tu obtiennes 15/15
– laisse un commentaire pour dire merci à l’équipe FingerInTheNet (facultatif) 😉



Les questions

Question n°1

Citez les 7 couches du modèle OSI :



Question n°2

Le réseau 12.56.12.0 /24 offre :

A/ 64 Adresses IP
B/ 126 adresses IP
C/ 254 adresses IP
D/ 255 adresses IP



Question n°3

L’adresse IP 8.8.8.8 fait partie d’un réseau :

A/ De classe A
B/ De classe B
C/ De classe C
D/ De classe D



Question n°4

La table CAM permet de faire la relation entre :

A/ Une adresse MAC et une adresse IP
B/ Un numéro de port et une adresse MAC
C/ Un numéro de port et une adresse IP
D/ Un nom de domaine et une adresse IP



Question n°5

La table ARP permet de faire la relation entre :

A/ Une adresse MAC et une adresse IP
B/ Un numéro de port et une adresse MAC
C/ Un numéro de port et une adresse IP
D/ Un nom de domaine et une adresse IP



Question n°6

L’avantage principal des VLANs permet :

A/ De diminuer le domaine de broadcast
B/ De créer des groupes de travail
C/ De supprimer le CSMA/CD
D/ De faire des switchs virtuels



Question n°7

Bob n’arrive pas à aller sur Internet. Il possède la configuration IP suivante :

Adresse IP : 192.168.0.1
Masque : 255.255.255.0
Passerelle : 92.168.0.254
DNS principal  : 192.168.0.254
DNS secondaire : 8.8.8.8

Quel est le problème ?

A/ Bob ne capte pas le WiFi
B/ Bob arrive à aller sur Internet
C/ Bob n’a pas la bonne passerelle par défaut
D/ Le serveur DNS 192.168.1.254 ne fait pas de résolution de nom
E/ Bob à la même adresse IP que le routeur WiFi



Question n°8

Un serveur DNS permet :

A/ De naviguer sur Internet
B/ D’obtenir une adresse IP automatiquement
C/ De gérer les conflits d’adresse IP
D/ De résoudre un nom en adresse IP
E/ De télécharger le fichier html de la page home d’un site Web

Question n°9

Le serveur DHCP permet :

A/ De superviser un réseau
B/ De faire apprendre une adresse IP
C/ D’apprendre une adresse IP
D/ De faire apprendre une configuration réseau complète



Question n°10

Le « ping » est basé sur le protocole :

A/ ICMP
B/ IGMP
C/ ICND
D/ IRGP

[contentcropnow]

Question n°11

Quel type de routage conseillerez-vous pour une entreprise possédant des équipements CISCO et HP ?

A/ Routage statique
B/ Protocole RIPv2
C/ Protocole OSPF
D/ Protocole EIGRP
E/ Protocole BGP



Question n°12

Le protocole spanning-tree permet :

A/ D’allumer un port Ethernet plus rapidement
B/ De faire apprendre les VLANs au travers du réseau
C/ De créer une architecture sans boucle
D/ De maintenir une session SSH ouverte



Question n°13

Le NAT permet :

A/ De tenir les cheveux en forme de baguette
B/ D’agrandir la plage d’adresse IPv4
C/ De transformer une adresse IPv4 en adresse IPv6
D/ De jouer sur les bits d’un masque de sous-réseau
E/ A plusieurs utilisateurs d’utiliser une seule et même adresse IP publique



Question n°14

Un lien trunk :

A/ Permet de conserver le tag VLAN sur une trame
B/ Permet de relier deux switchs
C/ Permet de faire un lien d’interconnexion
D/ Offre une sécurité renforcée sur le tag VLAN



Question n°15

Pour joindre un site Internet, le protocole utilisé est le protocole :

A/ web
B/ html
C/ http
D/ hsrp





Les réponses



Question n°1

Citez les 7 couches du modèle OSI

    Couche 7 :Application
    Couche 6 :Présentation
    Couche 5 : Session
    Couche 4 : Transport
    Couche 3 : Réseau
    Couche 2 : Liaison
    Couche 1 :Physique :

Si vous n’avez pas trouvé la bonne réponse, je vous donne rendez-vous dans l’article : Le modèle OSI.



Question n°2

Le réseau 12.56.12.0 /24 offre :

A/ 64 Adresses IP
B/ 126 adresses IP
C/ 254 adresses IP
D/ 255 adresses IP



Question n°3

L’adresse IP 8.8.8.8 fait partie d’un réseau :

A/ De classe A
B/ De classe B
C/ De classe C
D/ De classe D



Question n°4

La table CAM permet de faire la relation entre :

A/ Une adresse MAC et une adresse IP
B/ Un numéro de port et une adresse MAC
C/ Un numéro de port et une adresse IP
D/ Un nom de domaine et une adresse IP

Si vous n’avez pas trouvé la bonne réponse, je vous donne rendez-vous dans l’article : La table CAM.



Question n°5

La table ARP permet de faire la relation entre :

A/ Une adresse MAC et une adresse IP
B/ Un numéro de port et une adresse MAC
C/ Un numéro de port et une adresse IP
D/ Un nom de domaine et une adresse IP

Si vous n’avez pas trouvé la bonne réponse, je vous donne rendez-vous dans l’article : La table ARP.



Question n°6

L’avantage principal des VLANs permet :

A/ De diminuer le domaine de broadcast
B/ De créer des groupes de travail
C/ De supprimer le CSMA/CD
D/ De faire des switchs virtuelles

Si vous n’avez pas trouvé la bonne réponse, je vous donne rendez-vous dans l’article : Les VLANs.



Question n°7



Bob n’arrive pas à aller sur Internet. Il possède la configuration IP suivante :

Adresse IP : 192.168.0.1
Masque : 255.255.255.0
Passerelle : 92.168.0.254
DNS principal  : 192.168.0.254
DNS secondaire : 8.8.8.8

Quel est le problème ?

A/ Bob ne capte pas le WiFi
B/ Bob arrive à aller sur Internet
C/ Bob n’a pas la bonne passerelle par défaut
D/ Le serveur DNS 192.168.1.254 ne fait pas de résolution de nom
E/ Bob à la même adresse IP que le routeur WiFi

Si vous n’avez pas trouvé la bonne réponse, je vous donne rendez-vous dans l’article : Adresse IPv4.



Question n°8

Un serveur DNS permet :

A/ De naviguer sur Internet
B/ D’obtenir une adresse IP automatiquement
C/ De gérer les conflits d’adresse IP
D/ De résoudre un nom en adresse IP
E/ De télécharger le fichier html de la page home d’un site Web



Question n°9

Le serveur DHCP permet :

A/ De superviser un réseau
B/ De faire apprendre une adresse IP
C/ D’apprendre une adresse IP
D/ De faire apprendre une configuration réseau complète

Si vous n’avez pas trouvé la bonne réponse, je vous donne rendez-vous dans l’article : Le service DHCP.



Question n°10

Le « ping » est basé sur le protocole :

A/ ICMP
B/ IGMP
C/ ICND
D/ IRGP



Question n°11

Quel type de routage conseillerez-vous pour une entreprise possédant des équipements CISCO et HP ?

A/ Routage statique
B/ Protocole RIPv2
C/ Protocole OSPF
D/ Protocole EIGRP
E/ Protocole BGP

Si vous n’avez pas trouvé la bonne réponse, je vous donne rendez-vous dans l’article : Le routage dynamique.



Question n°12

Le protocole Spanning-tree permet :

A/ D’allumer un port Ethernet plus rapidement
B/ De faire apprendre les vlans au travers du réseau
C/ De créer une architecture sans boucle
D/ De maintenir une session SSH ouverte

 Si vous n’avez pas trouvé la bonne réponse, je vous donne rendez-vous dans l’article : Le spanning-tree.



Question n°13

Le NAT permet :

A/ De tenir les cheveux en forme de baguette
B/ D’agrandir la plage d’adresse IPv4
C/ De transformer une adresse IPv4 en adresse IPv6
D/ De jouer sur les bits d’un masque de sous réseau
E/ A plusieurs utilisateurs d’utilisés une seule et même adresse IP publique

Si vous n’avez pas trouvé la bonne réponse, je vous donne rendez-vous dans l’article : Le Nattage.



Question n°14

Un lien trunk :

A/ Permet de conserver le tag VLAN sur une trame
B/ Permet de relier deux switchs
C/ Permet de faire un lien d’interconnexion
D/ Offre une sécurité renforcée sur le tag VLAN

Si vous n’avez pas trouvé la bonne réponse, je vous donne rendez-vous dans l’article : Trunk.



Question n°15

Pour joindre un site internet, le protocole utilisé est le protocole :

A/ web
B/ html
C/ http
D/ hsrp







CONCLUSION



Vous devez avoir 15/15 à ce QCM !

Si vous avez obtenu un score inférieur, relisez les articles correspondants ainsi que  vos cours et refaites le test !



En espérant que vous avez apprécié ce test !

N’hésitez pas à me la faire savoir !!

FingerInTheNet.com



Noël NICOLAS

Configuration de base d’un routeur

Posted on by Noël NICOLAS
Chapitre 1

Introduction

C’est quoi un Routeur ?
Objectif principal : Routage.
Il existe deux types de routages :

Chapitre 2

Configuration

Votre routeur sort d'usine

Vous venez d’acheter votre routeur :

  • vous le sortez du carton
  • vous vous connectez à l’équipement (voir l’article débuter avec cisco)
  • on vous demande un mot de passe…

La première chose à faire : supprimer la configuration de base de notre routeur.

Pourquoi ? Car il faut impérativement partir sur une configuration vierge !!!!!!!

Étape n°1 : Loggez-vous

Lorsque notre routeur est sorti d’usine, une configuration par défaut lui a été attribué. Pour se connecter à l’équipement, utilisez les identifiants suivants :

Login : cisco
Password : cisco

Étape n°2 : Effacer la configuration

Cette configuration dois être impérativement effacée :

Router> enable
Router# write erase
Erasing the nvram filesystem will remove all configuration files! Continue? [confirm]
[OK]
Erase of nvram: complete
%SYS-7-NV_BLOCK_INIT: Initialized the geometry of nvram
Router# reload
System configuration has been modified. Save? [yes/no]:no
Proceed with reload? [confirm]

Votre routeur va redémarrer et va vous poser cette question :

--- System Configuration Dialog ---

Would you like to enter the initial configuration dialog? [yes/no]: no

Il faut répondre non !

Pourquoi ? Car vous êtes un administrateur réseau compétent 🙂

Si vous répondez oui, le routeur va vous poser plusieurs questions pour générer une configuration de base… Mais nous n’avons pas besoin de lui !

Câble console CISCO (RJ45 / USB)

Conseillé par Finger In The Net
Voir sur Amazon

Configuration de base

Étape n°1 : Renommer votre routeur

router> enable
router# configure terminal
router(config)# hostname RTR_001
RTR_001(config)#

Étape n°2 : Mettre une adresse IP sur un port

RTR_001(config)# interface FastEthernet 0/0
RTR_001(config-if)# no shutdown
RTR_001(config-if)# description VERS_RTR_002
RTR_001(config-if)# ip address 10.10.10.1 255.255.255.0
RTR_001(config-if)# exit

RTR_001(config)# interface FastEthernet 0/1
RTR_001(config-if)# no shutdown
RTR_001(config-if)# description VERS_RTR_003
RTR_001(config-if)# ip address 10.10.20.1 255.255.255.0
RTR_001(config-if)# exit

Les commandes en détail :

Afin de configurer un port, il faut se mettre sur le port en question.

RTR_001(config)# interface FastEthernet 0/0

Par défaut, tous les ports de notre routeur sont shutdown (traduction : fermés), nous allons donc allumer notre port avec la commande :

RTR_001(config-if)# no shutdown

La description permet de savoir ou est connecté notre port.

RTR_001(config-if)# description VERS_RTR_002

Et enfin, configurez l’adresse IP sur le port en question. Il faut lui dire son adresse IP ainsi que son masque de sous-réseau.

RTR_001(config-if)# ip address 10.10.10.1 255.255.255.0
Le résultat

Votre routeur s’appelle RTR_001.
L’interface FastEthernet 0/0 possède l’adresse 10.10.10.1.
L’interface FastEthernet 0/1 possède l’adresse 10.10.20.1.

Votre routeur est donc capable de faire discuter le réseau 10.10.10.0 /24 avec le réseau 10.10.20.0/24.

Et pour joindre les autres réseaux ? Comment fait-il ?

Grâce au routage !

Merci de votre attention

Sur le même thème

Merci de votre soutien et de votre fidélité ! Ce site existe grâce à vous et je ne vous remercierais jamais assez !

Noël NICOLAS

Créer une architecture réseau

Posted on by Noël NICOLAS

Les premiers exercices réseau proposés par CISCO ou par votre université consistent à créer une architecture réseau de toute pièce. ceci comprend :

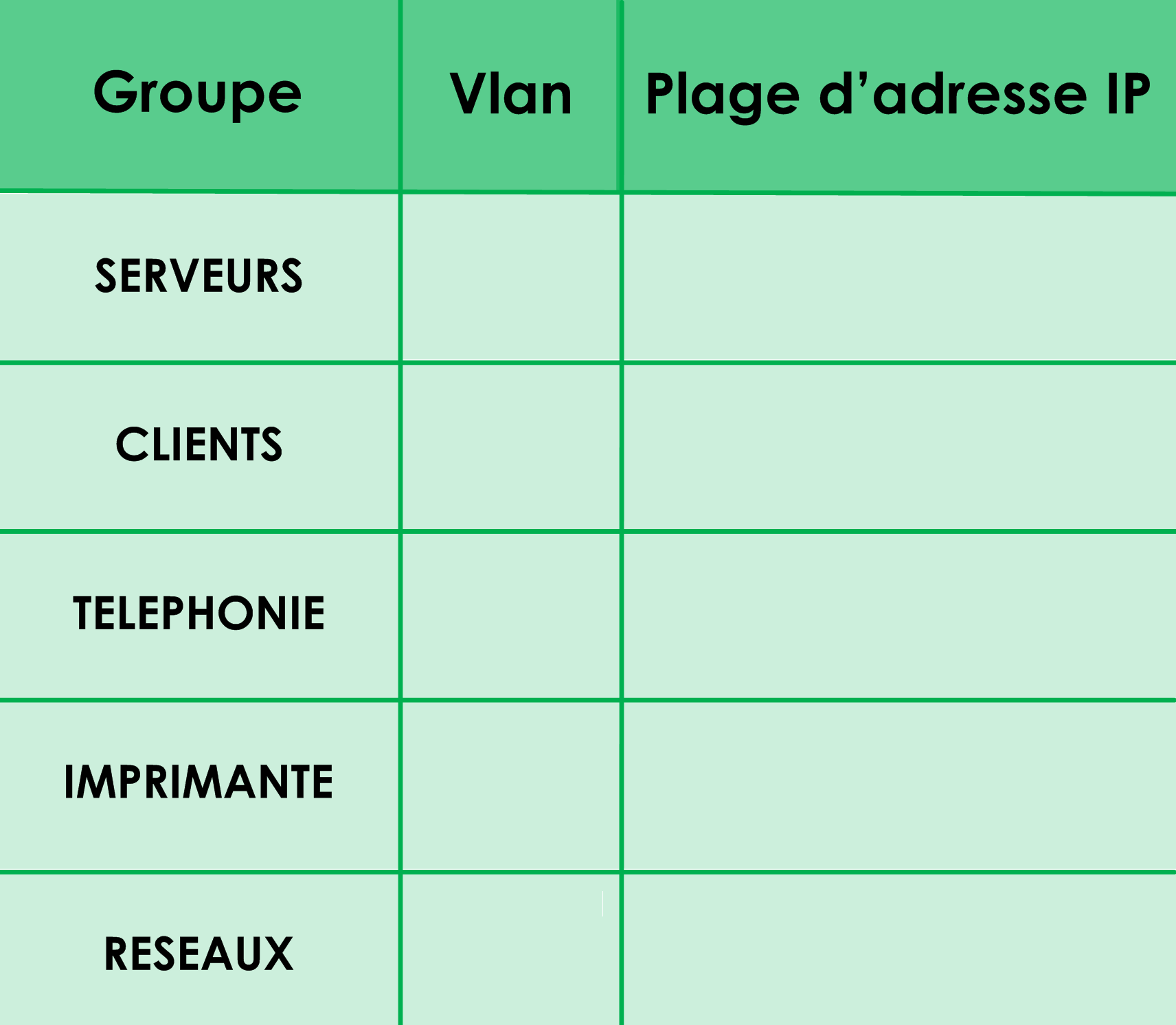

  • créer un plan d'adressage IP
  • faire un schéma réseau

Dans la vraie vie, il m’est arrivé plusieurs fois de devoir refaire toute la partie VLAN et plage d’adresse IP… Pourquoi ?

  • le design VLAN a mal été pensé
  • les plages d'adresse IP sont trop petites

Lors de la création d’une entreprise, il est primordial de partir sur de bonnes bases !

Les bonnes pratique

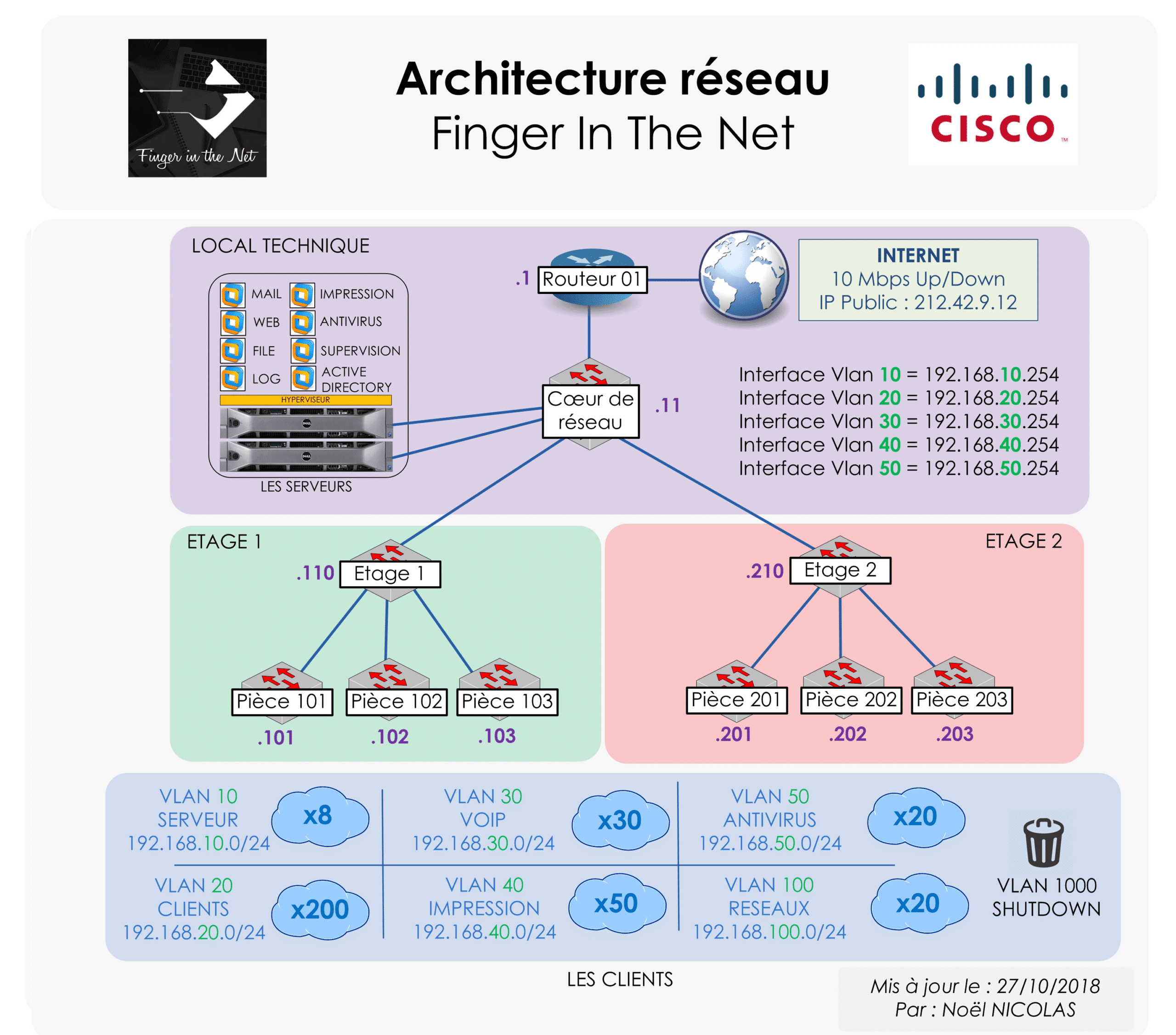

Une architecture réseau ne se fait pas sur papier, sur Paint, sur Packet Tracer, mais sous Microsoft Visio !

Logiciel indispensable : Microsoft Visio.

Il existe 3 types d’architecture réseau :

  • plan de câblage
  • architecture physique
  • architecture logique

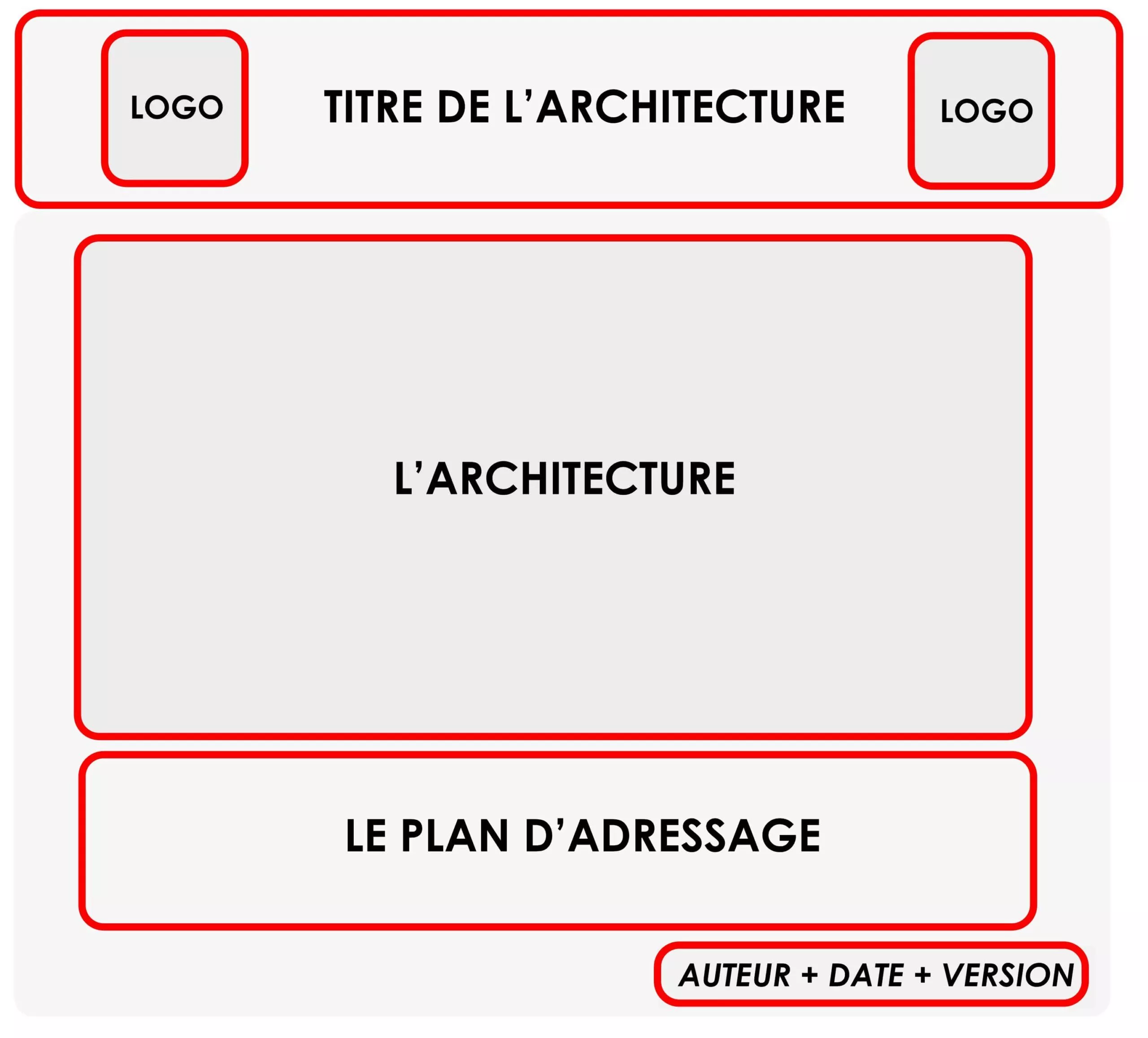

N’essayez pas de mettre toutes les informations sur un seul et même plan, le résultat sera dans tous les cas médiocre, brouillon et non clair. Partez du principe qu’une architecture est toujours claire pour celui qui la fait, mais que le véritable but, c’est qu’elle soit claire pour tout le monde : n’importe quel administrateur réseau doit comprendre d’un seul coup d’œil l’architecture de l’entreprise, cela va notamment lui permettre d’accélérer grandement son temps de dépannage.

Le plan de câblage

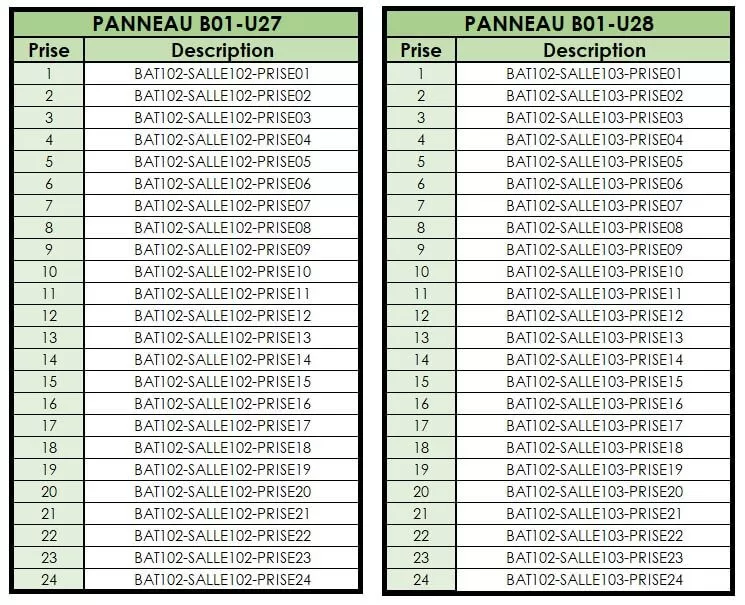

Description-baie-brassage

Le plan de câblage permet de savoir quel câble ou quelle fibre va où.

L'architecture logique

L’architecture logique permet de comprendre comment fonctionne le réseau d’entreprise. Nous devons voir d’un seul coup d’œil toutes les redondances réseau, si les équipements actifs ont été connecté à la chaine ou non.

Archi-reseau-01

L'architecture physique

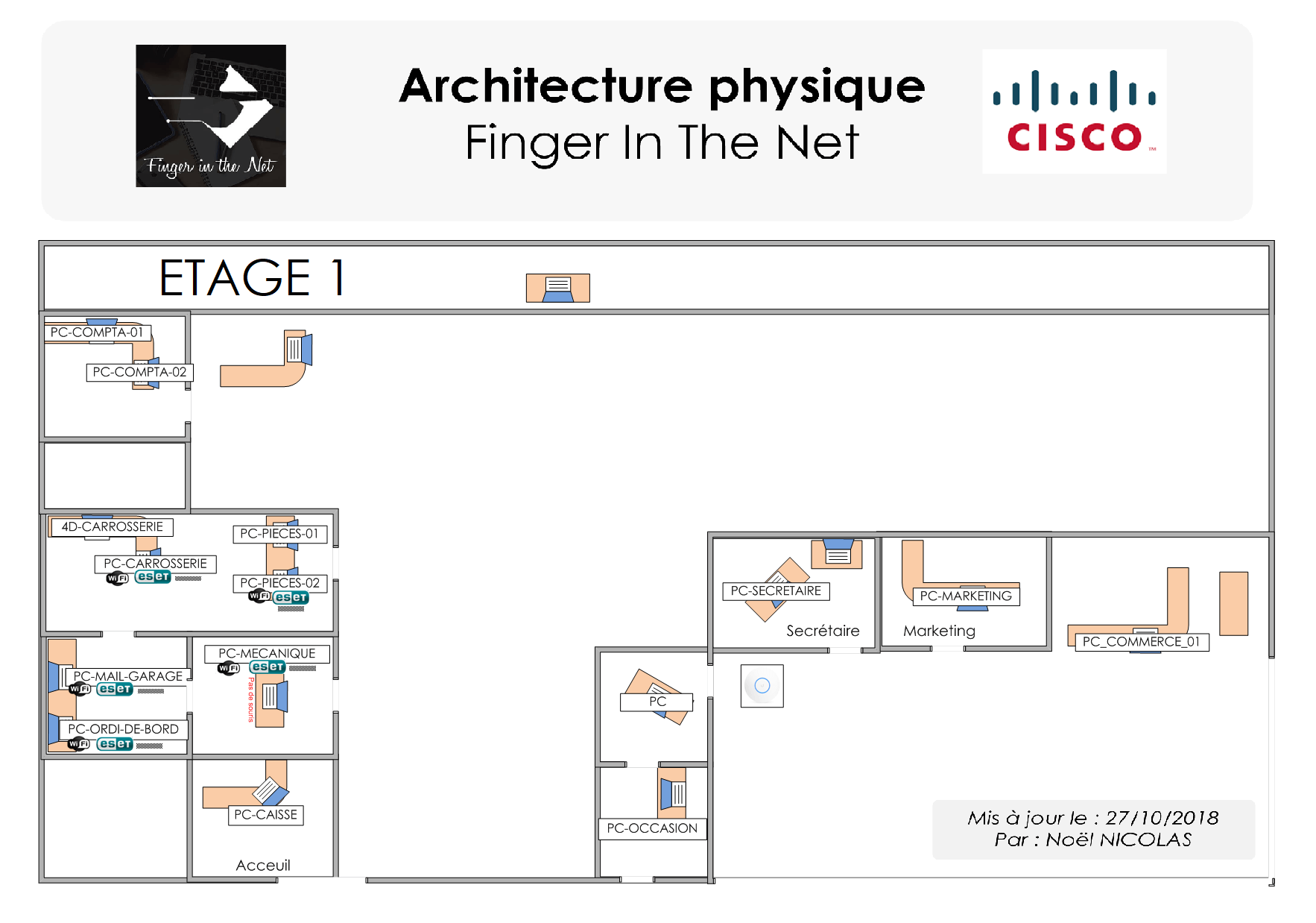

L’architecture physique permet de vite se repérer géographiquement. Vous venez d’arriver dans une entreprise de plus de 10 000 personnes et vous êtes technicien réseau ? Vous serez bien content d’avoir les plans du bâtiment et savoir dans quelle pièce et dans quelle baie se trouve votre switch !

Archi-physique-001

Créer sa propre architecture réseau

Une architecture réseau ne se créer pas n’importe comment, il y a des étapes à respecter :

  • définir des groupes de travail
  • associer ces groupes de travail à des VLANs
  • définir un plan d'adressage IP en fonction des VLANs choisis
  • créer votre architecture réseau

Définir des groupes de travail

Oublions la partie réseau et concentrons-nous sur la partie fonctionnelle de l’entreprise. Qu’avons-nous dans notre entreprise ?

  • des serveurs
  • des équipements réseau
  • des postes clients (ordinateur, téléphone, tablette)
  • des imprimantes
  • des téléphones

Chaque groupe de travail va utiliser les ressources de l’entreprise de manière différente, nous allons donc les mettre dans des groupes de travail différents.

Définir des Vlans

Un VLAN c’est quoi ? Rendez-vous sur notre article VLAN.

VLAN = groupe de travail.

Mon conseil :

  • VLAN 10 = Serveur
  • VLAN 20 = Clients
  • VLAN 30 = Téléphonie
  • etc ...

Pourquoi VLAN 10,20,30 et non pas 2,3,4… ?

  • Rendez-vous dans l’article Private VLAN. Pour avoir la réponse à votre question ! Si vous débutez en réseau, faites-moi simplement confiance 😉

Définir un plan d’adressage IP

Tout équipement réseau à besoin d’adresse IP pour fonctionner. Dans un réseau d’entreprise, vous ne pouvez pas prendre n’importe quelle plage d’adresse. Vous pouvez uniquement choisir des adresses IP privées.

Les adresses IP privées

Quel réseau choisir ? Vous pouvez faire ce que vous voulez ! Mais dans le monde des réseaux, il existe quelques habitudes…

Pour la partie client : Utilisez la plage d’adresse 192.168.0.0/16 ou la plage d’adresse 172.16.0.0/12.

/!\ En cours, on vous demande souvent de définir une plage d’adresse IP parfaite en fonction du nombre d’adresses IP demandées. Sauf que dans la vraie vie, ce réseau va évoluer. Le plan d’adressage IP est la base d’une architecture informatique. Donc voyez large ! Imaginez la taille de l’entreprise dans 10 ans, 20 ans…

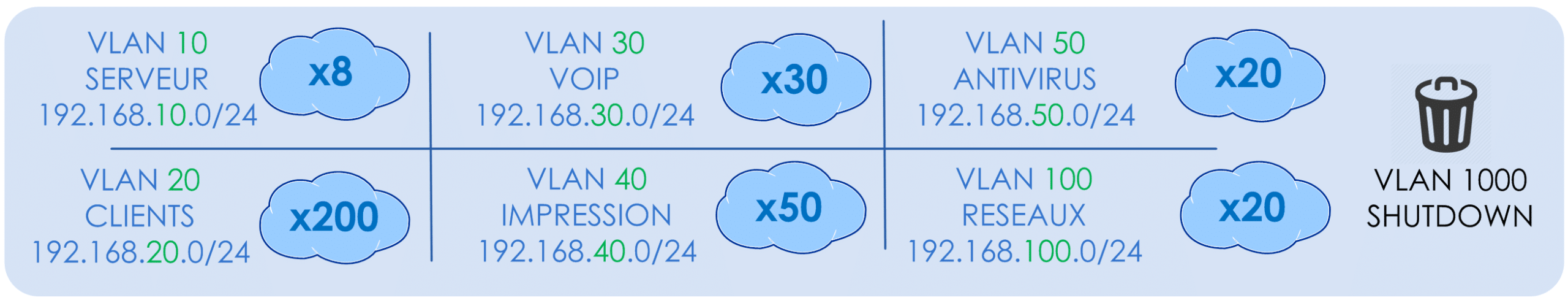

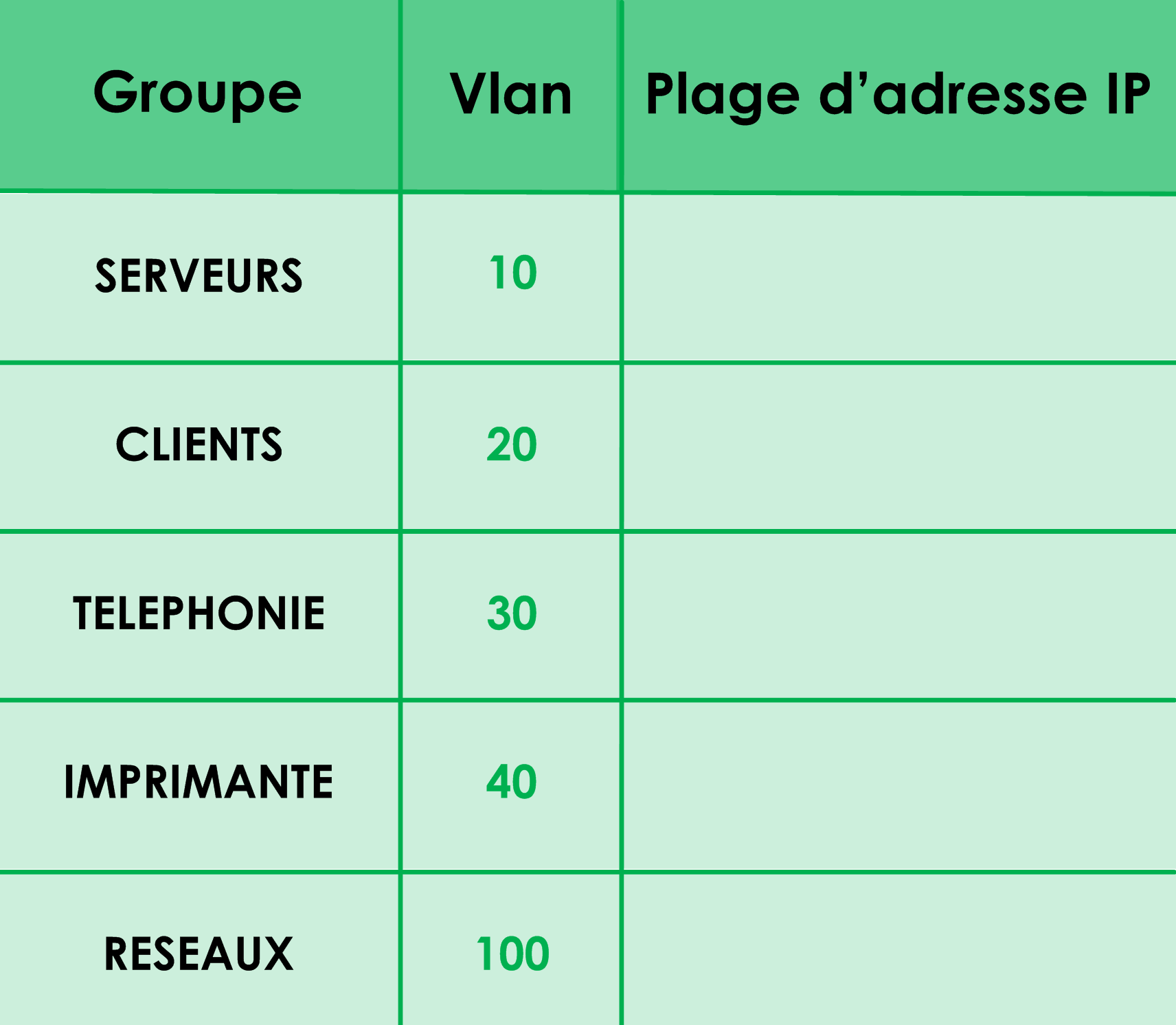

Dans cet exemple, je ne me suis pas pris la tête, j’ai mis des /24 de partout !!!

Si le terme /24 ne vous parle pas, je vous donne rendez-vous ici : Adresse IPv4.

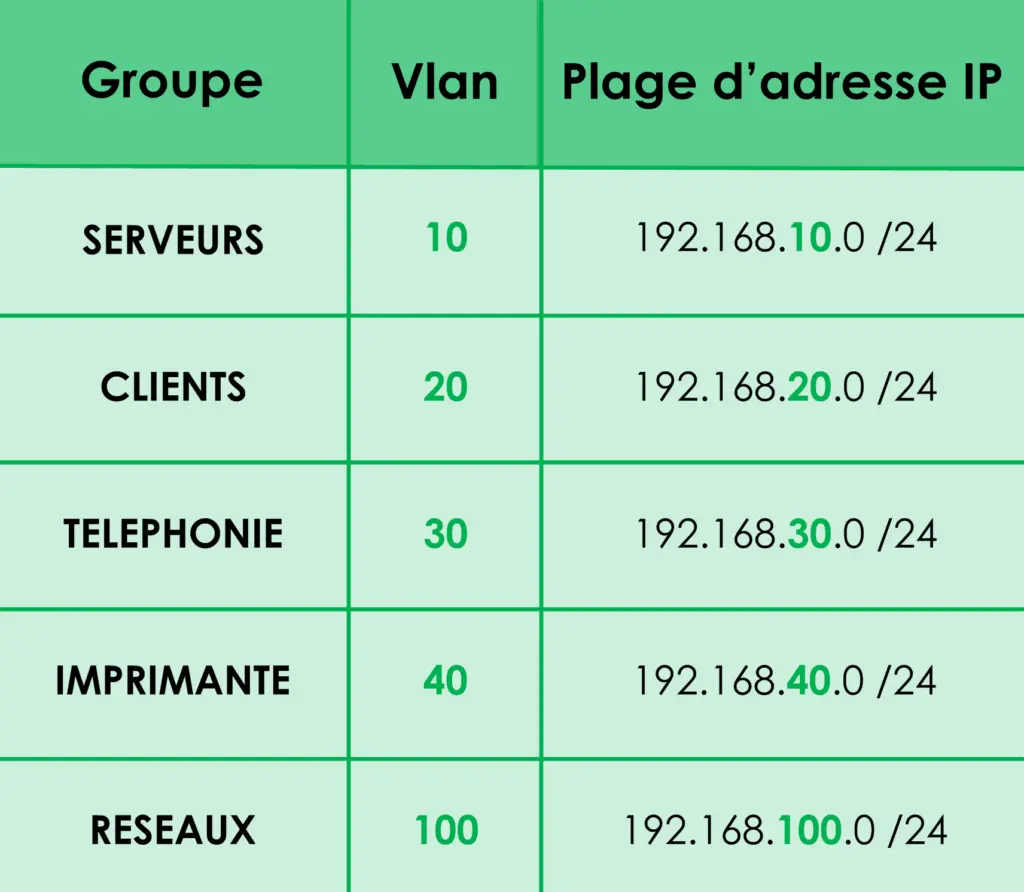

Définir un plan d’adressage IP

Vous remarquerez que le 3e octet de nos plages d’adresses IP correspond au numéro VLAN de ce dernier. C’est une habitude personnelle que j’aime bien mettre en application 🙂

Définir une passerelle par défaut : Vous avez deux choix :

  • soit la première adresse IP disponible de votre réseau
  • soit la dernière adresse IP disponible de votre réseau

Vous pouvez choisir une autre adresse IP mais ça va faire désordonné !

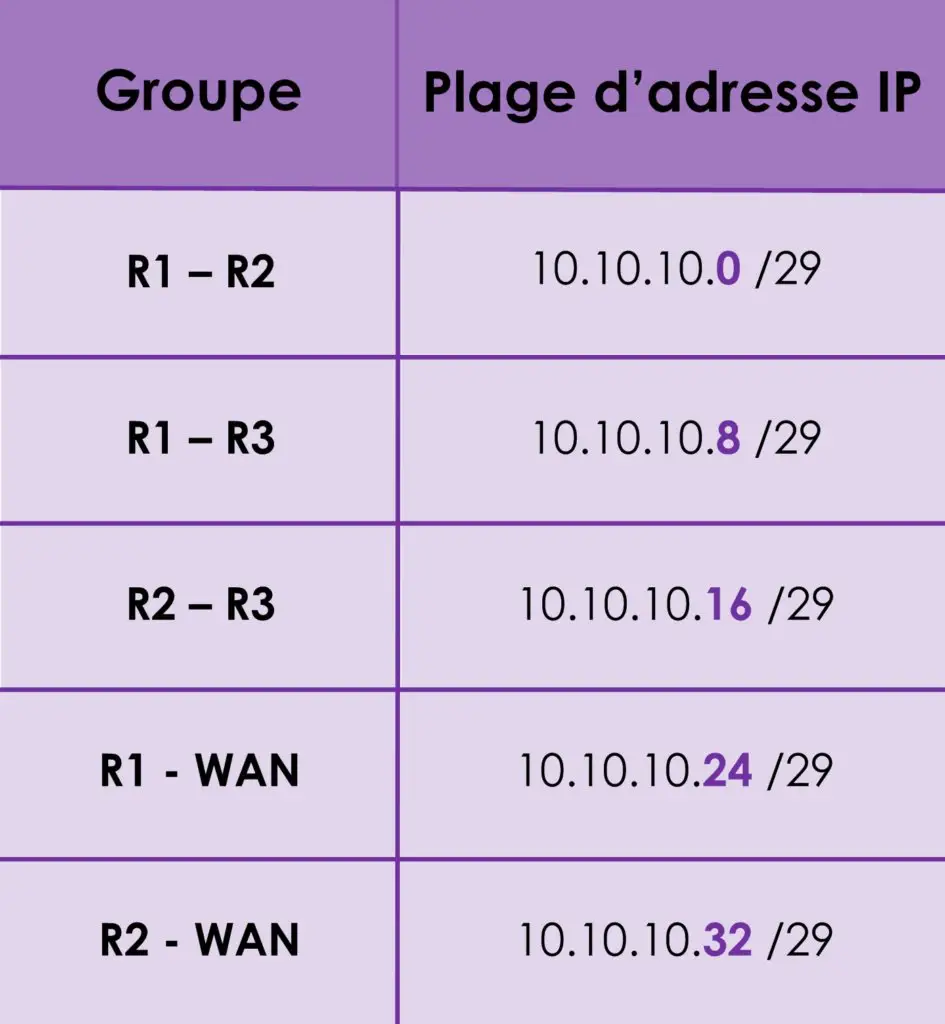

Pour les liens d’interconnexion :Utilisez la plage d’adresse 172.16.0.0/12 ou la plage d’adresse 10.0.0.0 /8 .

Lien d’interconnexion

Pourquoi /29 et pas /30 ? Un réseau en /30 offre 2 adresses IP disponibles alors qu’un réseau en /29 en offre 6. Pourquoi prendre un réseau en /29 pour les interconnexions alors ? Car on sait jamais !! Imaginez que vous deviez ajouter une sonde IP ou autre sur ce réseau ? Vous serez alors bien content d’avoir vu un peu plus large 🙂

Conclusion : Vous pouvez faire comme bon vous semble ! Mais si vous respectez ces règles, vos profs et vos collaborateurs seront contents 🙂 Car ils ont l’habitude de travailler avec ces plages d’adresses IP !

Créer l'architecture réseau

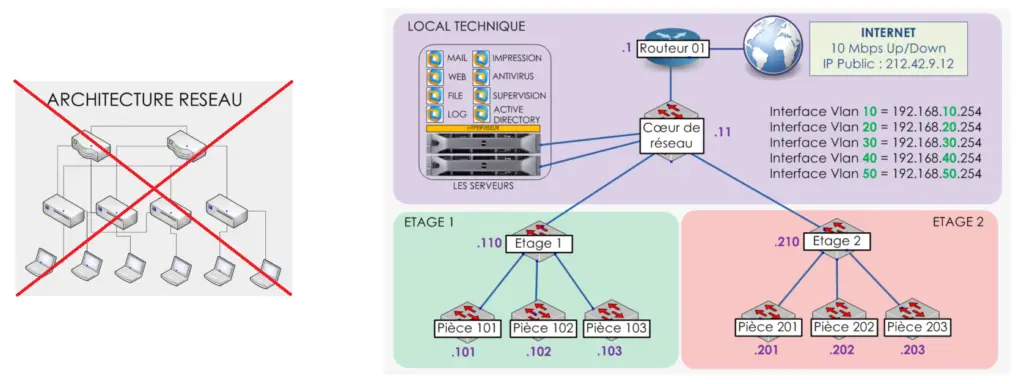

Exemple d'architecture

exemple-architecture

Le titre de l’architecture

Le titre de l’architecture est très important, faites-moi quelque chose de propre avec le logo de la boite et ce sera parfait 🙂

Le titre

L'architecture

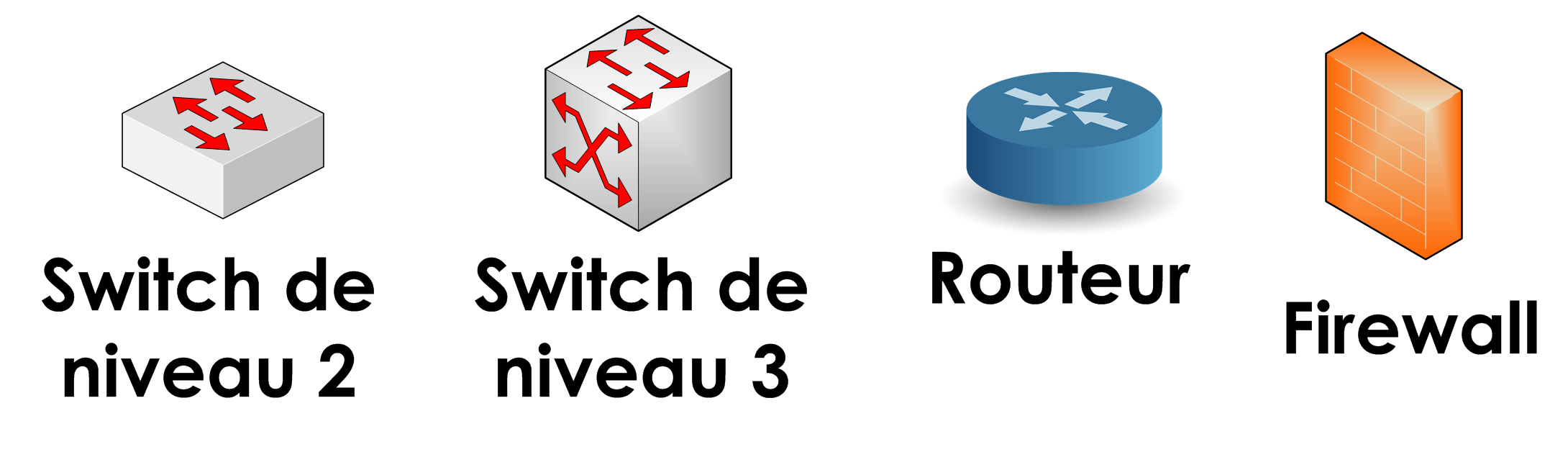

Les icônes : Avant de dessiner une architecture réseau, il faut savoir quoi dessiner 🙂 Les équipements réseau possèdent une normalisation internationale en matière de représentation :

Les icônes
Les icônes

P.S. : Il en manque plein, mais ils ne servent plus à grand-chose (les hubs, les concentrateurs, les routeurs ATMs, etc.)…

Les liens d’interconnexion : Important : Tout lien doit être droit ! L’architecture se doit d’être claire ! L’objectif premier d’une architecture c’est d’être évidente au premier coup d’oeil ! On doit savoir en un instant qui est branché à qui et s’il y a de la redondance dans votre réseau ! Pour ce faire, vos liens d’interconnexion doivent être droits.

Les liens doivent être droits !


La logique :

  • Tout en haut de votre architecture, nous devons avoir la partie WAN, le cœur de votre réseau.
  • Tout en bas nous devons avoir la partie “desserte cliente”.
LAN en bas / WAN en haut

Si vous ne suivez pas cette logique, la personne qui va lire votre architecture sera un peu perdue, car la “convention” veut qu’une architecture réseau respecte ces principes… Si vous n’avez pas suffisamment de place, faites au mieux 🙂

Le plan d'adressage IP

Le but d’une architecture est d’avoir toutes les informations nécessaires sur une seule et même page ! Si vous avez de la place, mettez votre plan d’adressage. Si vous n’avez pas de place, trouvez en une 🙂

Le plan d’adressage



La version

Votre architecture va évoluer continuellement ! Il est donc primordial de créer des versions d’architecture !

  • Archiv1 – Archiv1.01 – Archiv1.02 – Archiv1.03…
  • Archiv2 – Archiv2.01 – Archiv2.02…
  • Archiv3 – Archiv3.01…

Le suivi de la version doit se faire sur le titre du fichier. Personnellement, j’aime bien mettre aussi dans l’architecture la date de mise à jour ainsi que la dernière personne à avoir apporter des modifications.

La version



Conclusion

Vos architectures doivent être :

  • claires, nettes et précises
  • mises à jour régulièrement

Suivez ces conseils et vous me remercierez plus tard 😉

Noël NICOLAS

Câblage en baie

Posted on by Noël NICOLAS
Chapitre 1

Introduction

  • Administrateur réseau = Câble réseau.
  • Câble réseau = Partie visible de l’iceberg.

Avantage d’un câblage propre :

  • recherche de panne plus rapide
  • la satisfaction d’un travail bien fait
  • vous êtes bien vus dans le métier car vous pensez aux copains qui vont passer derrière vous !

Avantage d’un câblage anarchique :

  • facile à mettre en place
  • pas de prise de tête

Choisissez votre camp ! Mais choisissez le bon 😉

Chapitre 2

C'est quoi une baie ?

Une baie est une armoire qui va contenir des équipements informatiques.

Voir l’article Les baies informatiques

Chapitre 3

Organisation d’une baie informatique

Dans l’article précédent, nous avons vu comment organiser notre baie ! Maintenant nous allons voir comment nous organiser pour connecter nos équipements.

Nos équipements informatique ont besoin de quoi ?

  • d’une ou plusieurs arrivées électriques
  • d’une ou plusieurs connexions réseau

Commençons de suite avec la partie électrique !!

La partie Electrique

La personne responsable : l’administrateur réseau.
La personne la mieux qualifiée pour effectuer cette tâche : l’électricien de votre société.

Tout équipement informatique a besoin d’électricité pour fonctionner. Le but du jeu est d’avoir un câblage électrique bien fait !!

Information importante :

Les équipements en baie sont des équipements importants et ne doivent jamais être éteints. Pour ce faire, il faut que chaque équipement soit alimenté par deux sources d’énergie différentes :

  • une alimentation principale ondulée
  • une alimentation secondaire ondulée

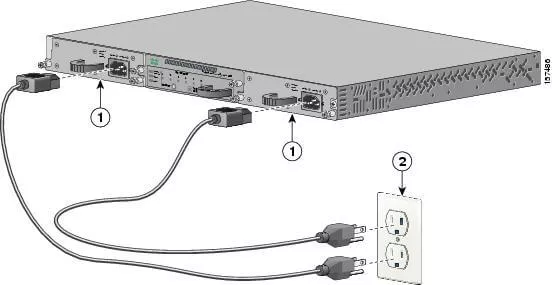

Double alimentation
Double alimentation

Si vous êtes dans une grosse société, coordonnez-vous avec votre électricien ! Les points techniques a aborder :

  • alimentation principale et alimentation secondaire
  • configuration IP + SNMP des onduleurs
  • création d’une supervision pour l’électricien

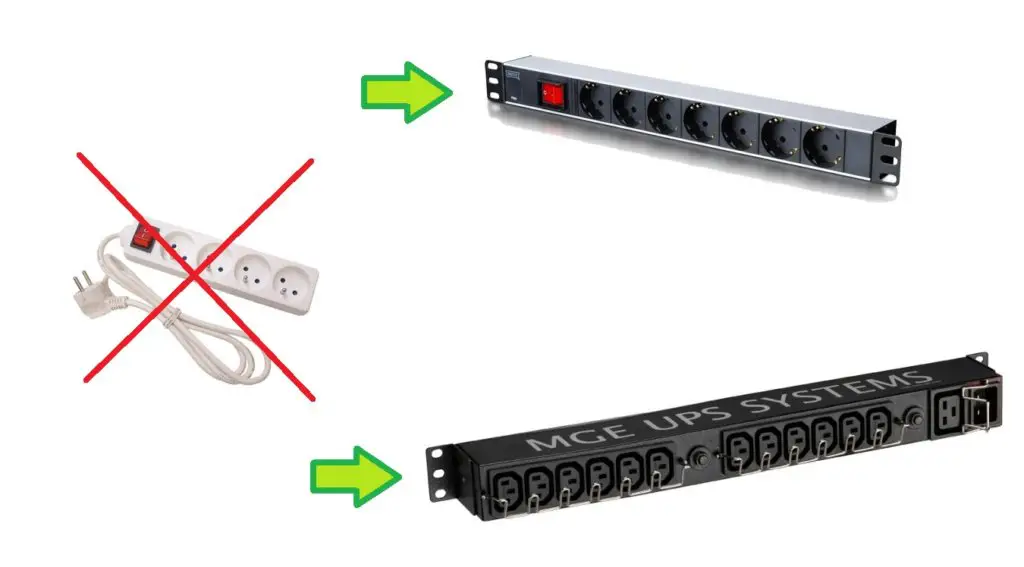

Comme nous allons devoir brancher plusieurs serveurs, nous allons devoir brancher.

Bonne pratique - Electrique
Bonne pratique – électrique



La partie Réseau

La personne responsable : L’administrateur réseau.
La personne la mieux qualifiée pour effectuer cette tâche : Les câbleurs.

Hey oui ! Câbleur est un métier !! Souvent oublié, mais INDISPENSABLE ! Ce savoir-faire est très important !

En gros :

Liaison interbaie -> Le câbleur.

Liaison interbaie : Le câbleur

Liaison intrabaie -> L’administrateur réseau.

Liaison intra-baie : L'administrateur réseau
Liaison intrabaie : L’administrateur réseau

Les panneaux de brassage (ETAPE 1)

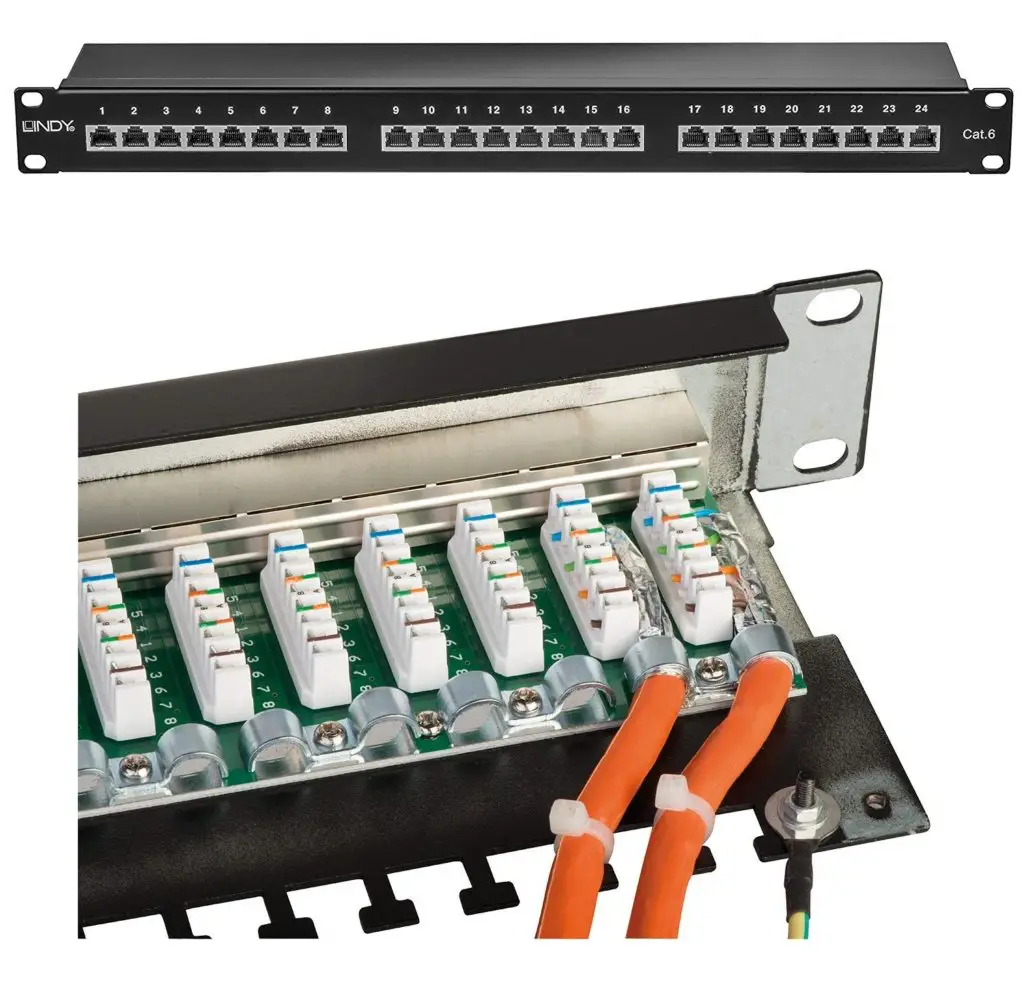

Objectif : Faire le lien entre les prises murales et nos panneaux de brassage !

Panneau de brassage

Un panneau de brassage doit être parfaitement référencé pour savoir “qui va où” !

Pour ce faire deux méthodes :

  • créer un plan de câblage
  • mettre des étiquettes sur le panneau de brassage (ci cela est possible)
Exemple de plan de câblage
Exemple de plan de câblage

En gros il faut savoir d’un seul coup d’oeil que le port 12 du panneau de brassage visé en U27 de la baie 01 va desservir la prise murale 12 de la salle 103 du bâtiment 102…

Définition de la nomenclature :

  • numéroter vos baies !!!! (Exemple : B01, B02, B03…)
  • utilisez la position des panneaux de brassage pour les situer dans la baie !! (U21,U22,U23…)
  • numérotez les bâtiments si cela n’a pas déjà été fait par les architectes ou les électriciens ! (BAT101, BAT102, BAT103…)
  • numérotez les salles si cela n’a pas déjà été fait par les architectes ou les électriciens ! (SALLE101, SALLE102, SALLE103…)
  • numérotez les prises réseau à l’intérieur des salles si cela n’a pas déjà été fait par les câbleurs ! (PRISE01, PRISE02, PRISE03…)

Le port 12 du panneau de brassage visé en U27 de la baie 01 va desservir la prise murale 12 de la salle 103 du bâtiment 102 ce qui nous donne :

             B01–U27–PORT12 va vers BAT102–SALLE103–PRISE12

Afin de simplifier l’administration de vos clients, nous pouvons mettre sur nos switchs une description sur chaque port !!

Switch(config)# interface FastEthernet 0/1
Switch(config-if)# description BAT102-SALLE103-PRISE01
Switch(config)# interface FastEthernet 0/2
Switch(config-if)# description BAT102-SALLE103-PRISE02

Le brassage en façade (ETAPE 2)

Objectif : Connecter nos clients sur notre réseau via les panneaux de brassage.

Ce brassage se doit d’être clair et propre ! Votre réputation est en jeu 🙂

Étape 2.1 : Quel câble Ethernet choisir :

  • Fabrication ? Usine (moins de perte)
  • Longueur ? La plus adaptée
  • Couleurs ? Gris pour les clients/Bleu pour les liaisons inter-switch
  • Catégorie ? Afin de choisir la catégorie et l’isolation du câble à utiliser, il est primordial d’avoir les bases ! Si ce n’est pas déjà fait, je vous conseille FORTEMENT de faire un tour sur l’article Câblage.

Étape 2.2 : Définissez une logique de câblage :

Si vous avez des panneaux de brassage de 24 ports et des switchs de 24 ports :

  • le port 1 du panneau de brassage sur le port 1 du switch
  • le port 2 du panneau de brassage sur le port 2 du switch
  • le port 3 du panneau de brassage sur le port 3 du switch
    etc.

Par convention :

  • les premiers ports du switch sont pour la desserte cliente
  • les ports GigaBitEthernet, les ports GBIC ou les derniers ports disponibles sont réservés pour la partie desserte.

Sur cette photo nous pouvons voir :

  • 24 ports pour la partie client
  • 2 Ports pour la partie desserte

Les deux ports de la partie interconnexion nous permettent  :

Étape 2.3 : Comment faire un câblage propre :

  • utilisez du passe câble !!

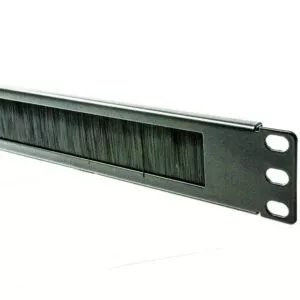

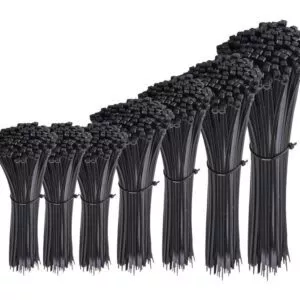

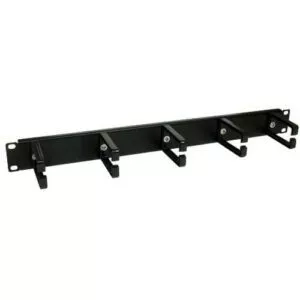

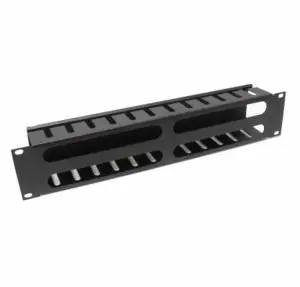

Passe-câbleBrosseCoffretTiraps / Riselant

Il existe plein d’outils pour faire une baie propre ! Je vous ai mis les principaux au-dessus, à vous d’en faire bon usage 😉



Chapitre 4

Foire aux questions

Doit-on fabriquer ses câbles réseau ?

Beaucoup de personnes vous diront :

  • “Je préfère fabriquer mes câbles réseau, c’est plus économique !”
  • “Le fait de fabriquer mon câble réseau me permet d’avoir la longueur parfaite.”

Bah c’est totalement faux !!!!

Pourquoi ?

  • Vous n’êtes pas câbleur, mais administrateur réseau ! Ce sont deux métiers différents ! Les câbleurs font du câblage H24 !!!! Un administrateur fait 10 câbles dans l’année…
  • Vous n’êtes pas plus fort ni plus précis qu’une machine homologuée ! C’est un fait ! Si vous faites votre câble, il y aura forcément beaucoup plus de perte que sur un câble sorti d’usine.
  • Vous êtes administrateur réseau ! Donc vous ne faite que le câblage en façade ! Il existe une multitude de longueurs différentes !!!

Ma façon de fonctionner

Lorsque j’arrive dans une nouvelle entreprise ou chez un nouveau client, la première chose que je vais faire c’est voir la partie immergée de l’iceber : le câblage et les architectures réseau !!!

Le rôle d’un administrateur réseau est de faire le lien entre :

  • les administrateurs système
  • les administrateurs VOIP
  • les administrateurs de base de données
  • et bien sûr les abonnés !

En gros c’est vous le pion central de l’architecture ! Vous devez la connaître sur le bout des doigts et c’est à vous d’en gérer le design :

  • étude des architectures réseau
  • visite physique des sites
  • discutions avec les différents interlocuteurs pour recenser les problèmes
  • étude des configurations
  • petite nuit blanche ou deux pour refaire le câblage proprement et refaire les architectures réseau au propre…
Chapitre 5

Les exemples

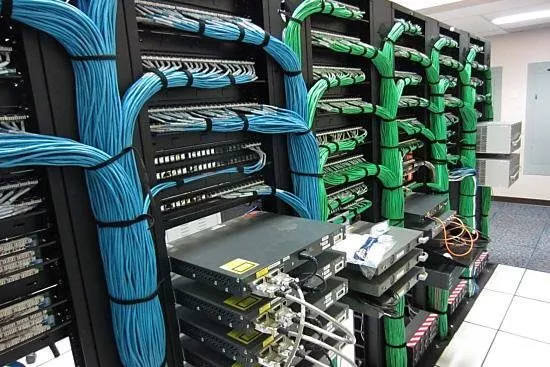

Le Community Manager de Cisco a créer le hashtag #cablewednesday. Les administrateurs réseau du monde entier s’amusent à montrer des photos avant/après pour montrer le travail effectué 😊 N’hésitez pas à mettre en commentaire ou sur la page Facebook de FingerInTheNet vos avants/après 😉

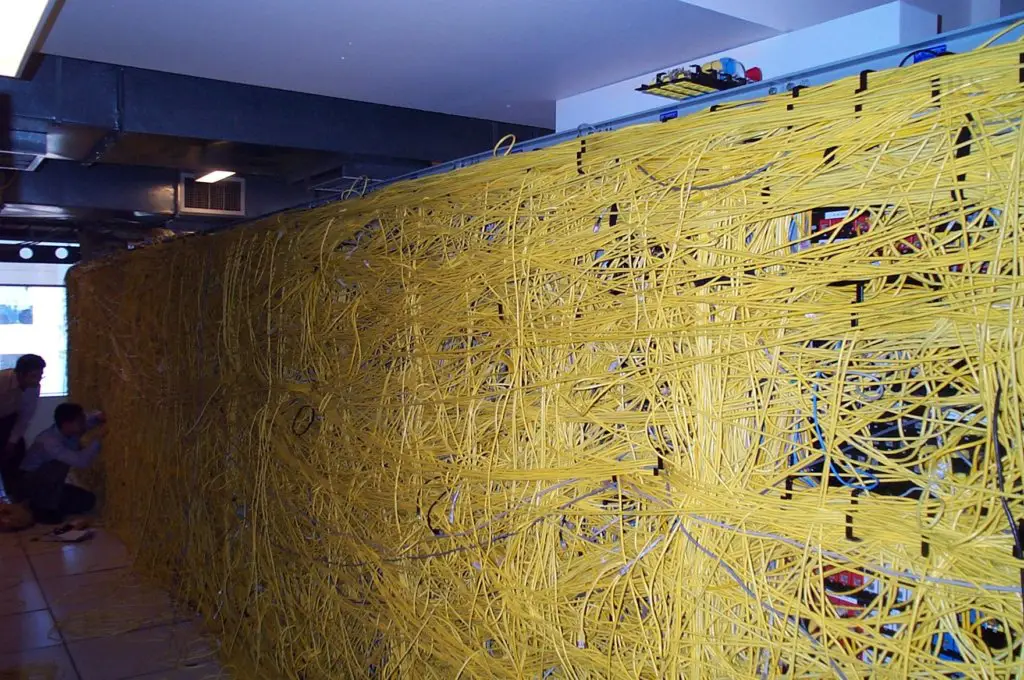

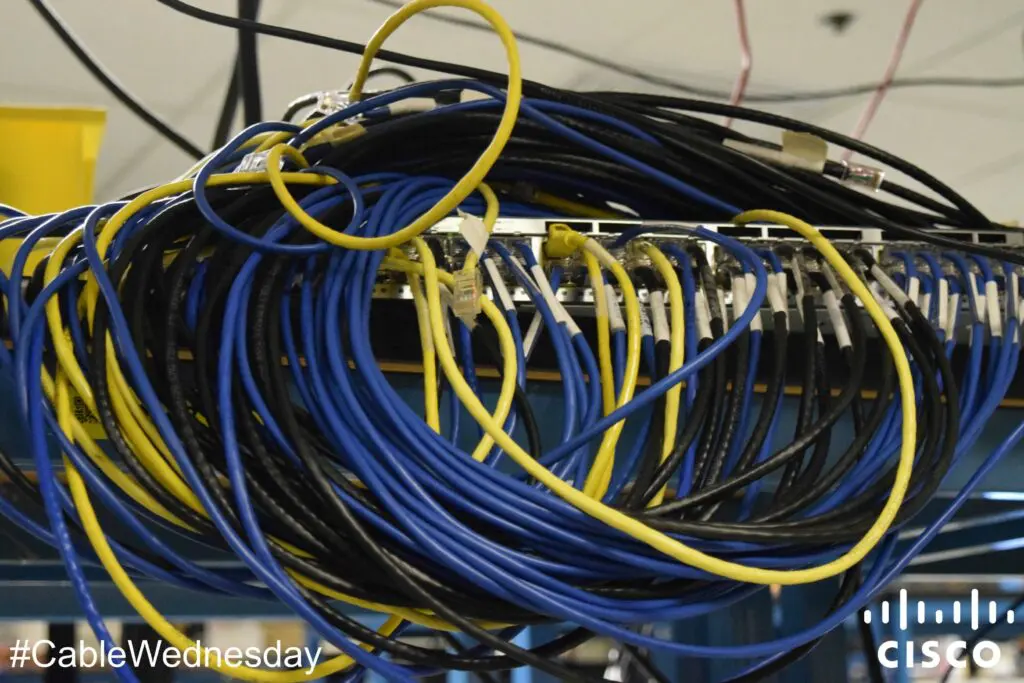

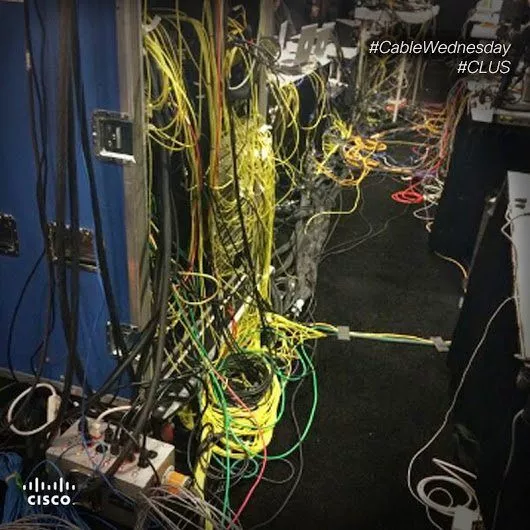

Les mauvais élèves

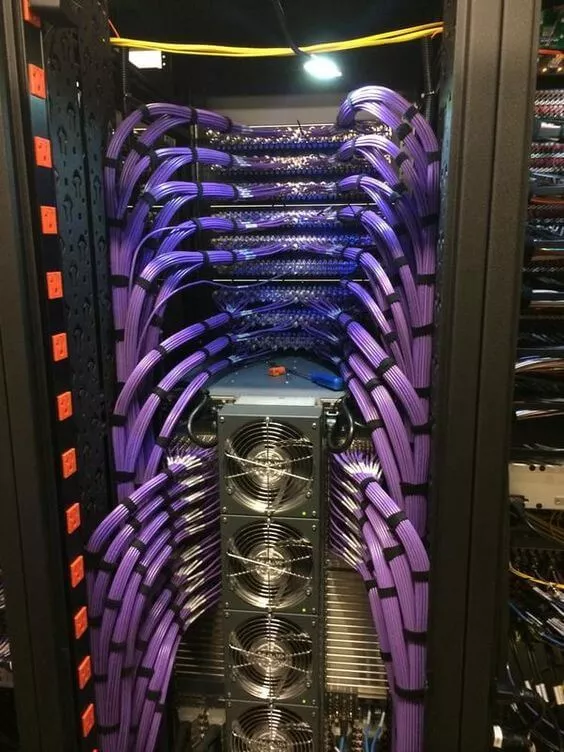

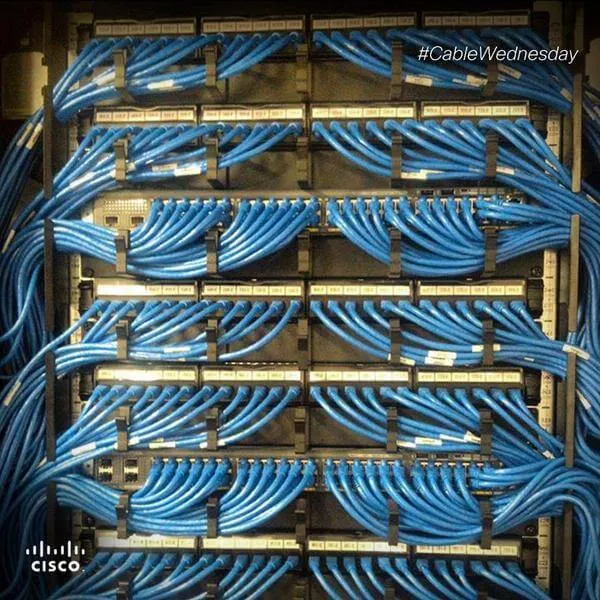

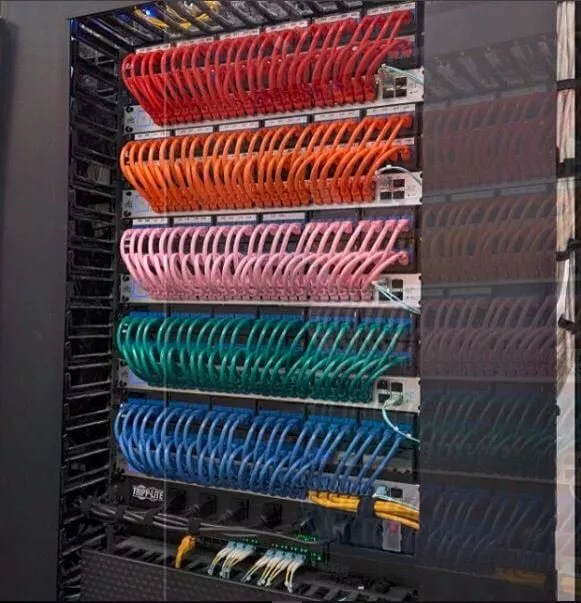

Les bons élèves

Chapitre 6

Conclusion

Votre objectif : Finir dans la rubrique des bons élèves !

J’attends vos photos avec impatience 🙂

FingerInTheNet

Noël NICOLAS

Les baies informatiques

Posted on by Noël NICOLAS

Aujourd’hui, l’outil informatique est indispensable pour les entreprises. Et plus l’entreprise est grosse, plus le volume de matériel nécessaire à son bon fonctionnement est important. Ce matériel doit être rangé dans un endroit propre et climatisé pour fonctionner correctement.

La meilleure solution : LES BAIES RÉSEAU !

Source : oscarcanalejo.com



Chapitre 1

Caractéristiques des baies réseau

Unité de mesure

La première question à se poser : Combien d’équipement informatique vais-je bien pouvoir mettre dans cette baie ?

Pour ce faire, tout équipement “rackable” (qui peut être mis dans une baie) adopte une hauteur réglementaire, le U :

  • U = Unité de rack
  • 1U = 4,445 cm

Dans la majorité des cas, les switchs et routeurs CISCO font 1U (de hauteur). Nous pouvons voir ci-dessous un routeur CISCO 4300 Serie de 1U dans une baie.

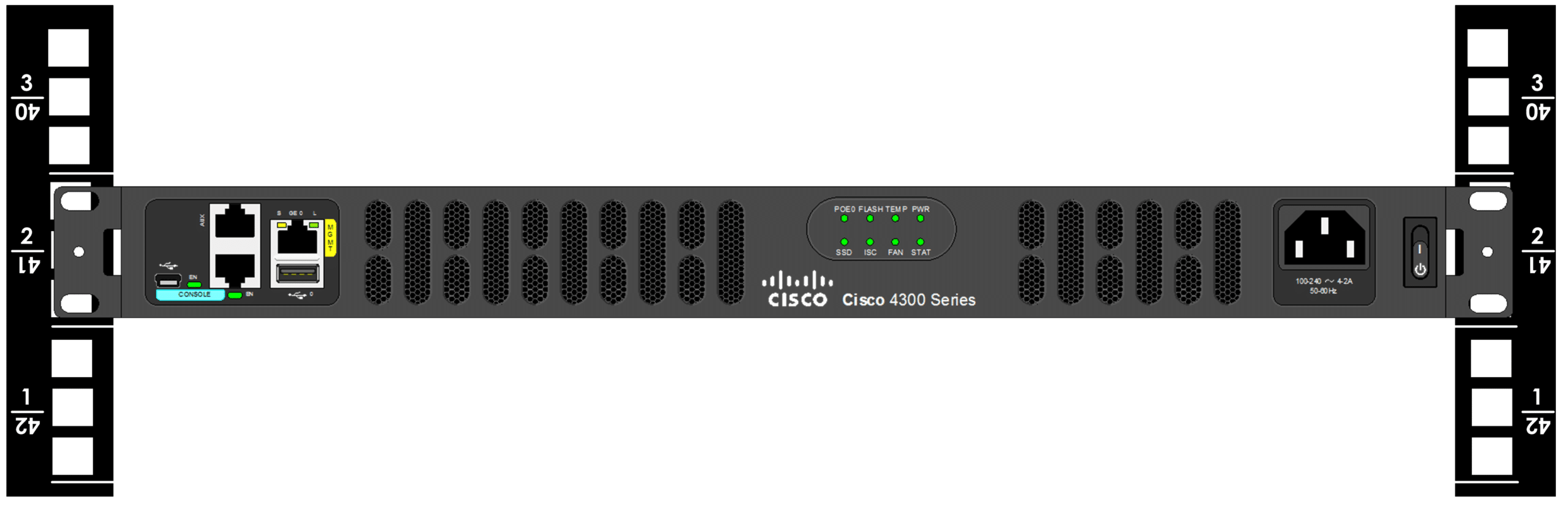

CISCO 4300 Serie = 1U

Les tailles de baie disponibles

Il faut regarder trois paramètres a regarder avant d’acheter une baie réseau :

  • la hauteur (en U)
  • la profondeur
  • la largeur (une baie réseau fera toujours 75,5cm de largeur, c’est normalisé)

LA HAUTEUR

Il existe toutes les tailles ! Cela va du sac de ville 1U, En passant par la 6U murale jusqu’au 42U traditionnel

LA PROFONDEUR

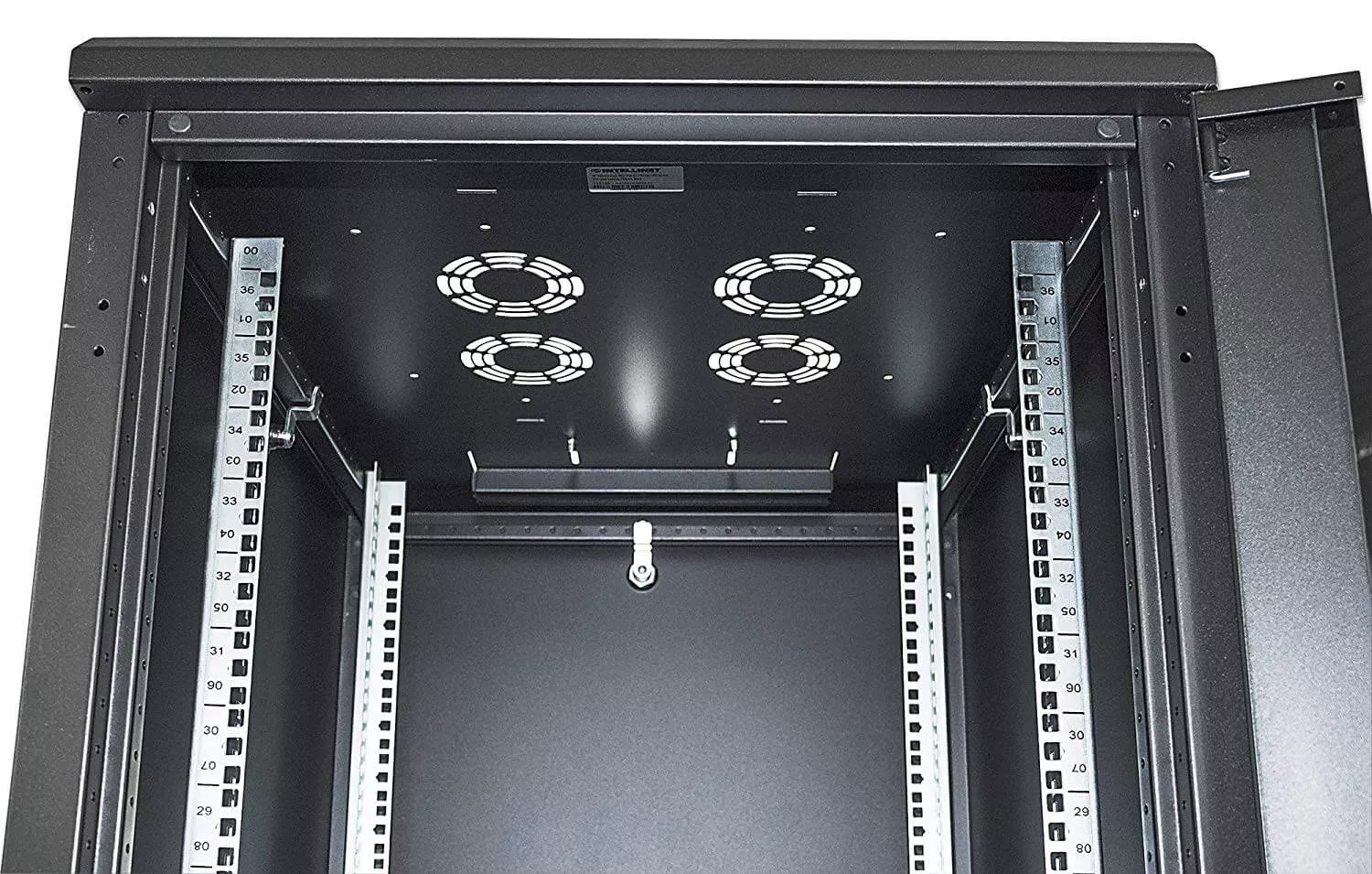

Lorsque vous achetez une baie, prenez bien en compte la profondeur de cette dernière ! Les serveurs rackable sont généralement plus longs que des équipements réseau ! Avant d’acheter une baie, prenez les dimensions de votre équipement le plus long et vérifiez si ce dernier entre dedans. Vous l’aurez surement deviné, mais cela va être compliqué de mettre un serveur dans une baie murale de 6U… Les serveurs vont généralement dans des baies de 24U ou 42U.



Chapitre 2

Organisation de la baie de brassage

Comment allons nous organiser cette baie ?

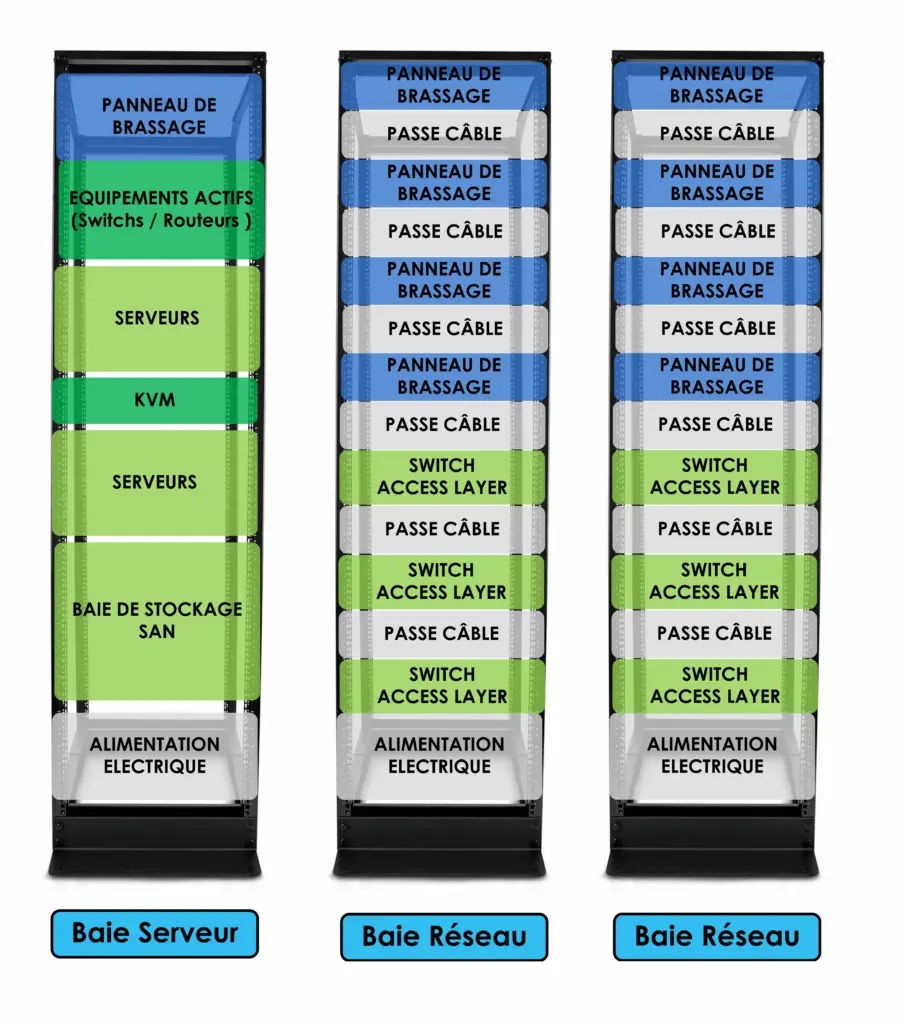

Exemple d'organisation d'une baie
Exemple d’organisation d’une baie



Alimentation électrique

  • Localisation : Toujours vers le bas.
  • Justification : Les onduleurs sont lourds, l’alimentation électrique vient le plus souvent du sol.

Panneau de brassage

  • Localisation : Toujours vers le haut.
  • Justification : Eloignée des câbles électriques pour ne pas être perturbée / Les câbles de courants faibles viennent le plus souvent vers le haut.

Les baies de disque

  • Localisation : Au-dessus de la partie alimentation.
  • Justification : C’est lourd !!

Les équipements actifs

  • Localisation : En dessous des panneaux de brassage.
  • Justification : Leur objectif est de se connecter aux panneaux de brassage donc économie de câble / Équipements légers.

Les serveurs

  • Localisation : Au-dessus des baies de disques.
  • Justification : C’est moins lourd que les baies de disques, mais ça le reste.
Chapitre 3

Les équipements rackables

Alors quels sont les équipements INDISPENSABLES à mettre dans une baie ?

  • nos serveurs (hé oui c’est quand même le coeur de notre système)
  • nos équipements réseau pour relier tout le monde ensemble
  • un KVM (Keyboard Video Mouse) pour administrer en local nos serveurs
Chapitre 4

Les accessoires

La visserie

Afin de mettre nos équipements réseau dans notre baie, il faut des vis ! Ces vis sont composées de 3 éléments :

  • la vis
  • l’écrou
  • la rondelle

Vous pouvez voir sur l’image ci-dessus que l’écrou est carré. Pourquoi ? C’est simple : car les trous de la baie sont carrés ! 🙂

Les KVM

KVM = Keyboard Video Mouse (Traduction : Clavier / Écran / Souris !) Dans notre baie, nous allons avoir plusieurs serveurs. Pour installer nos serveurs, nous avons besoin d’un écran, d’un clavier et d’une souris.

Pour faire simple :

  • tous les VGA/HDMI de nos serveurs doivent être banché sur notre switch KVM
  • un ou plusieurs ports USB de nos serveurs doivent être banchés sur notre switch KVM
  • il ne nous reste plus qu’à brancher clavier + écran + souris sur le switch KVM !!

Les plateaux rackables

Il existe beaucoup d’équipements qui ne sont malheureusement pas rackables. Mais où doit-on les poser ? Sur les serveurs ? Bien sûr que nooooon 🙂 on achète un joli plateau et le tour est joué !

Les tiroirs rackables

S’il vous reste de la place dans votre baie, comblez-la par un petit tiroir rackable ! Il sera idéal pour mettre :

  • Des câbles réseau en SPARE (matériel supplémentaire disponible en cas de panne)
  • Vos câbles console et d’administration
  • Un tourne vis et des vis rackables
  • Et des Ferrero Rocher pour vous remonter le moral 😉
Fingerinthenet

Conclusion

Il existe plein de types de baies différents !! Il existe plein d’accessoires !!! Il vous semble que j’ai oublié des accessoires importants ? Vous pouvez consulter l’article “Câblage en baie” 😉 Et si vous hésitez entre telle ou telle baie, n’hésitez pas à me demander conseil en commentaire, j’y répondrai avec plaisir 🙂 En petit bonus, des liens sympas :

En espérant que vous avez apprécié cet article ! N’hésitez pas à me la faire savoir !!

Noël NICOLAS

Le logiciel Packet Tracer

Posted on by Noël NICOLAS

En 2008, lorsque j’ai commencé à apprendre le métier d’administrateur réseau, mon employeur n’avait pas beaucoup d’équipement CISCO de disponible afin de me familiariser avec les lignes de commandes. On m’a donc conseillé de télécharger le logiciel Packet Tracer et à partir de cet instant, je passais tout mon temps sur cet outil extraordinaire !

Celui-ci permet de créer une architecture réseau composée d’ordinateurs, de switch et de routeurs CISCO.

Il est possible de configurer les équipements CISCO via une interface graphique. Par contre, interdiction formelle d’utiliser cette interface graphique s’il vous plait !!!! Elle n’existe pas dans la vraie vie ! Dans la vraie vie, c’est par ligne de commande que tout se joue 😉 : on fait donc tout par ligne de commande !

La puissance de Packet Tracer réside dans le fait qu’il est possible d’arrêter le temps pour voir toutes nos trames passer tranquillement. Elles sont représentées par des petites enveloppes. Si l’on clique sur l’une d’elles, on peut voir comment nos trames et nos paquets ont été composé !

Avantages de Packet Tracer :

  • gratuit
  • facile à installer
  • prévu pour l’enseignement

Inconvénients de Packet Tracer :

  • très limité en terme de commandes
  • plante de temps en temps donc n’oubliez pas de sauvegarder…
CHAPITRE 1 :

Télécharger Packet Tracer

Le logiciel Packet Tracer est proposé par NetAcad. Le lien vers NetAcad :

https://www.netacad.com/portal/resources/packet-tracer

Les différentes étapes d’installation :

  • Etape 01 : Créez-vous un compte sur le site NetAcad
  • Etape 02 : Télécharger Packet Tracer
  • Etape 03 : Installer Packet Tracer
  • Etape 04 : Exécuter Packet Tracer
  • Etape 05 : Connectez-vous à Packet Tracer avec vos identifiants NetAcad

Je ne vous explique pas en détails la procédure pour installer Packet Tracer, car pour commencer à apprendre le métier d’administrateur réseau, il faut au minimum savoir utiliser un ordinateur 😉 Vous pouvez utiliser Packet Tracer sans compte NetAcad. Sauf que votre version de Packet Tracer ne sera pas à jour, ou bien vous pouvez sauvegarder seulement 10 fois… Donc, créez-vous un compte, c’est gratuit ! 😉

CHAPITRE 2 :

Ouvrir Packet Tracer

Lorsque vous ouvrez Packet Tracer, vous arrivez sur cette fenêtre :

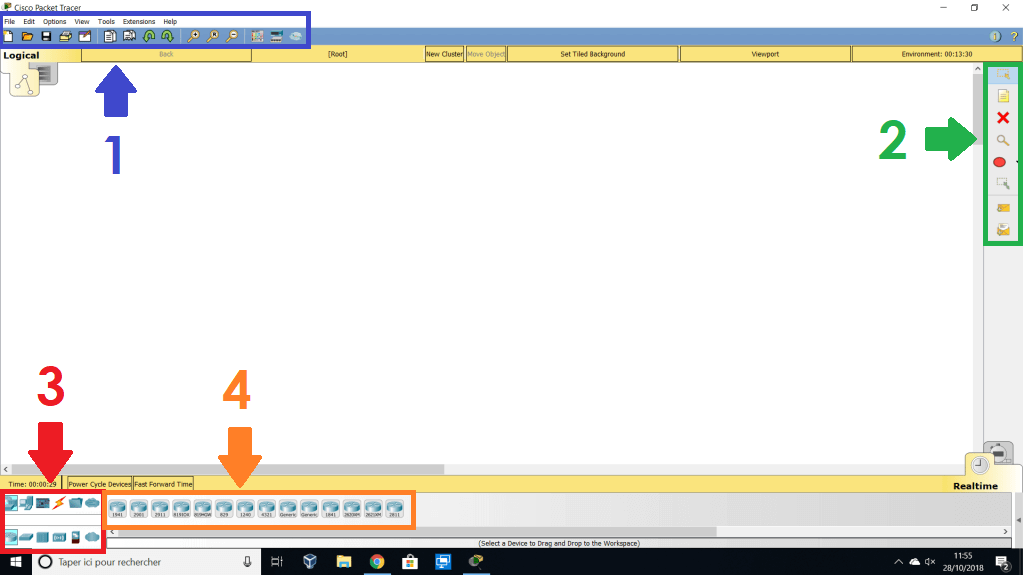

Alors qu’est-ce qui la compose ?

  • 1 : Les options de Packet Tracer
  • 2 : Le design (ajout de texte)/Les curseurs
  • 3 : Les catégories (routeur/switch/câbles)
  • 4 : Les objets de la catégorie (routeur 2811/switch 2960/câble droit/câble croisé)
CHAPITRE 3 :

Faire sa première architecture

Objectif :

  • PC1 doit pinger PC2

Comment allons-nous procéder :

  • Etape 01 : Mettre en place nos ordinateurs.
  • Etape 02 : Configurer l’adresse IP de nos ordinateurs.
  • Etape 03 : Mettre en place nos switchs.
  • Etape 04 : Connecter tout le monde entre eux.
  • Etape 05 : Configurer nos switchs…

Etape n°1 : Mettre en place nos ordinateurs

Comment faire ?

Sur le premier ordinateur :

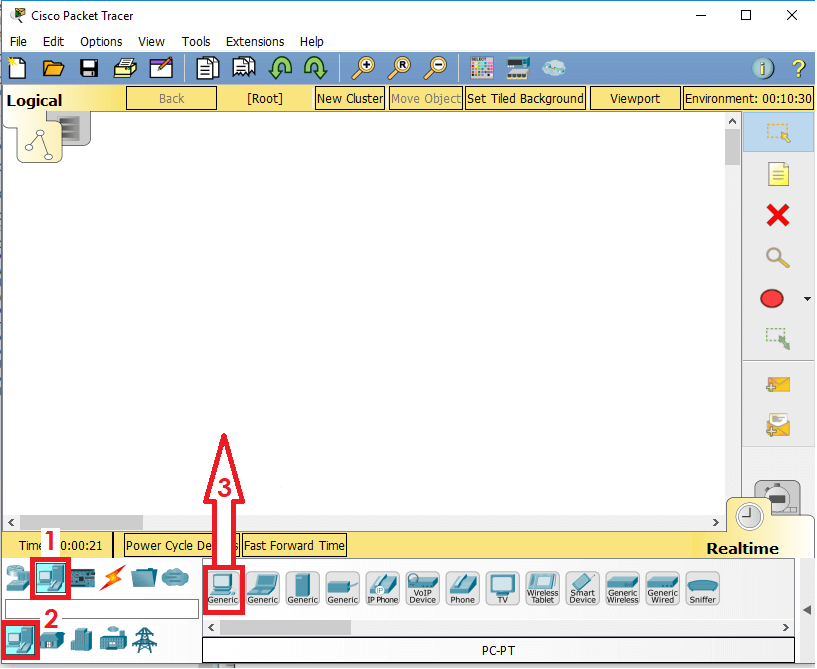

  1. Sélectionnez la catégorie “Ordinateur” en bas à gauche
  2. Sélectionnez ensuite la sous-catégorie “Ordinateur” en bas à gauche (encore plus bas)
  3. Cliquez sur le premier ordinateur disponible et faites-le glisser sur le plan de travail

Puis répétez ceci pour le deuxième ordinateur.

Etape n°2 : Configurer l'adresse IP de nos ordinateurs

Comment faire ?

  1. Double-cliquez sur votre ordinateur
  2. Allez dans l’onglet Desktop
  3. Cliquez sur IP Configuration
  4. A vous de jouer 😉

Etape n°3 : Mettre en place nos switchs

Comment faire ?

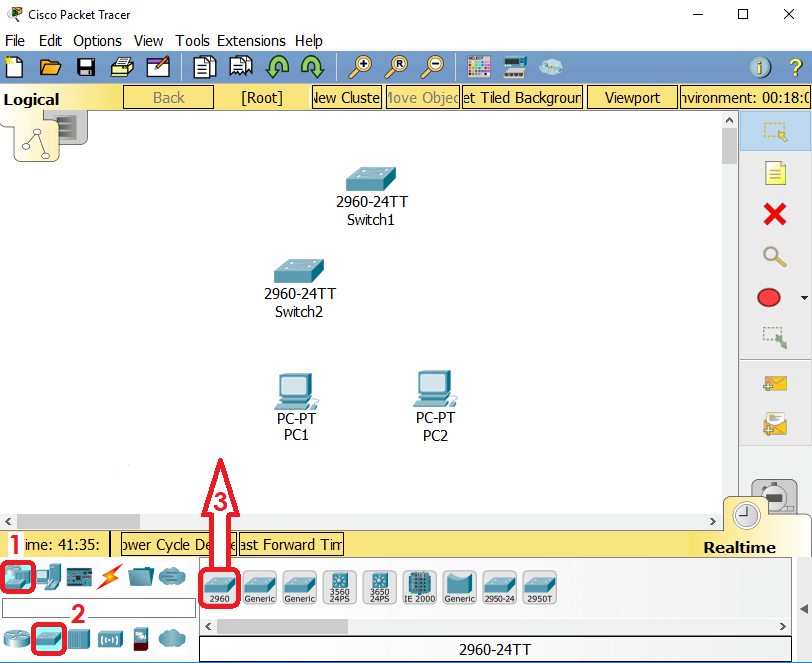

  1. Sélectionnez la catégorie “Equipements réseau” en bas à gauche
  2. Sélectionnez ensuite la sous-catégorie “Switch” en bas à gauche (encore plus bas)
  3. Cliquez sur le switch 2960 et faites-le glisser sur le plan de travail
Répétez ceci pour les deux autres switchs.

Etape n°4 : La partie câblage

Comment faire ?

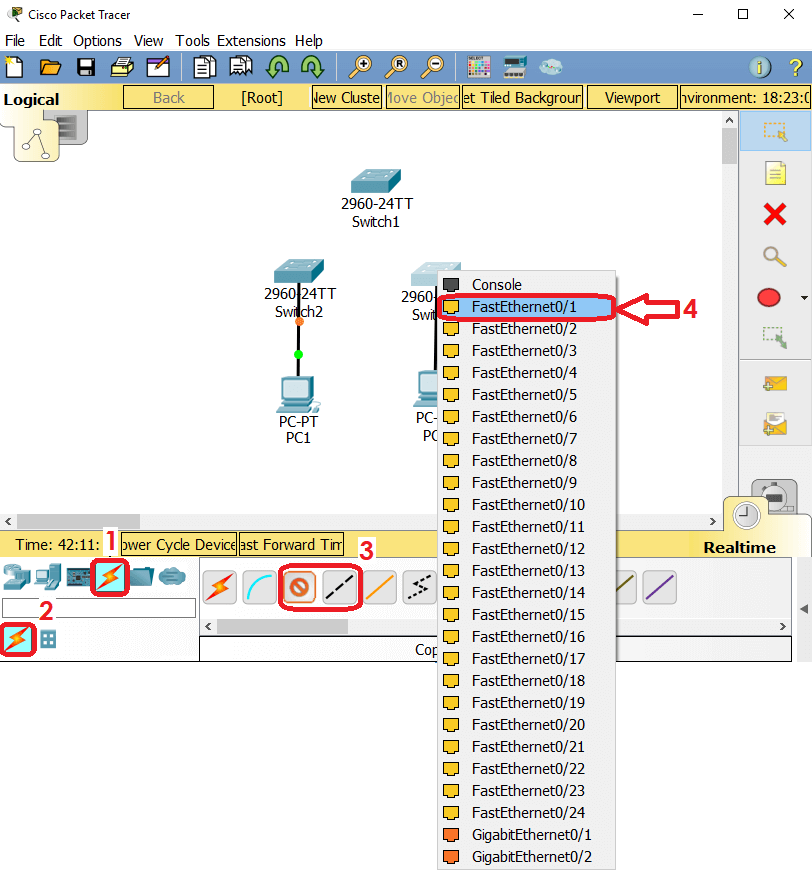

  1. Sélectionnez la catégorie “Câblage” en bas à gauche
  2. Sélectionnez ensuite la sous-catégorie “Câble” en bas à gauche (encore plus bas).
  3. Sélectionnez ensuite votre câble et cliquer sur vos équipements à relier
Répétez ceci pour toutes vos interconnexions.
Légende
N.B : Je vous conseille de ne pas utilisez la connexion automatique, cela vous permettra de savoir choisir entre un câble droit et un câble croisé, et de choisir sur quel port du switch l’utiliser. Pour plus d’informations concernant le câblage à utiliser, je vous invite à lire l’article Câblage.

ETAPE 05 : CONFIGURER NOS SWITCHS

Comment faire ?
  1. Double-cliquez sur un de vos switchs, une fenêtre va s’ouvrir
  2. Cliquez sur l’onglet : CLI
  3. Configurez votre équipement
Pour l’exercice, je vous demande de renommer vos équipements avec les lignes de commandes suivantes :
Switch> enable
Switch# configure terminal
Switch(config)# hostname Switch_1
Switch_1(config)# copy running-config startup-config

Switch> enable
Switch# configure terminal
Switch(config)# hostname Switch_2
Switch_2(config)# copy running-config startup-config

Switch> enable
Switch# configure terminal
Switch(config)# hostname Switch_3
Switch_3(config)# copy running-config startup-config
CHAPITRE 4 :

Informations supplémentaires

Quels équipements réseau choisir

Quel routeur choisir : Router 2811
Router 2811
Quel switch de niveau 2 choisir : Switch 2960 Quel switch de niveau 3 choisir : Switch 3560
Switch 2960/Switch 3560
Pour finir :

Conclusion
