FHRP = First Hop Redundancy Protocol. Ce procédé permet de faire de la redondance réseau. Il existe en 3 versions :
Protocole HSRP
- HSRP = Hot Standby Router Protocol
- Propriétaire CISCO
- Mode Active / Standby
Protocole VRRP
- VRRP = Virtual Router Redundancy Protocol
- Défini dans la RFC 5798
- Mode Master / Backup
Protocole GLBP
- GLBP = Gateway Load Balancing Protocol
- Propriétaire CISCO
- Mode Active / Active
- Load Balancing sur les deux liens actif.

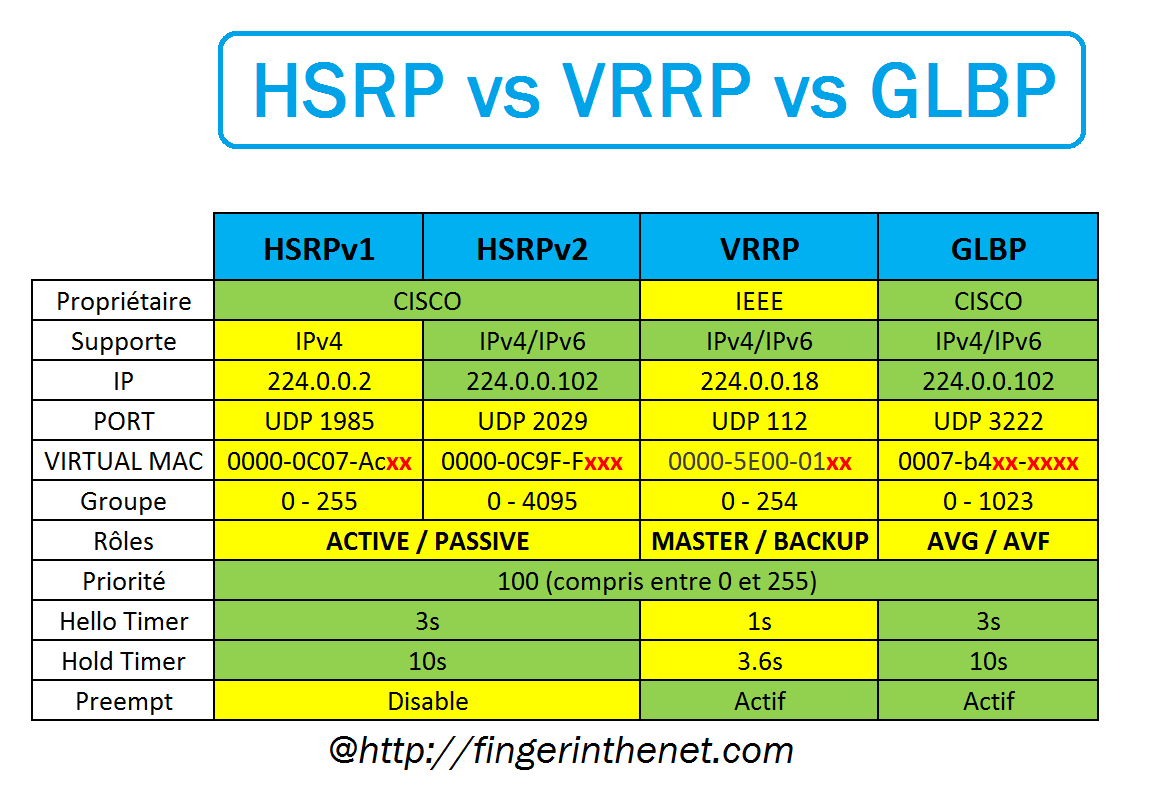

Comparatifs
Présentation du FHRP en vidéo
Présentation du FHRP
Architecture de départ
Prenons pour exemple l’architecture suivante :
Ce type d’architecture est la plus courante dans les petites entreprises.
Si le routeur vient à tomber, tous nos clients ne peuvent plus sortir vers l’extérieur. Afin de mettre en place de la redondance dans notre réseau afin de se prévenir d’une panne, il est préférable de mettre en place un second routeur :
Le problème de cette architecture c’est que nos clients n’ont qu’une seule passerelle par défaut de configurer (.252). Si le routeur possédant cette adresse IP vient à tomber, il faudra passer sur tous les postes clients afin de changer leurs configurations réseau. Cette solution n’est pas viable. FHRP est né !

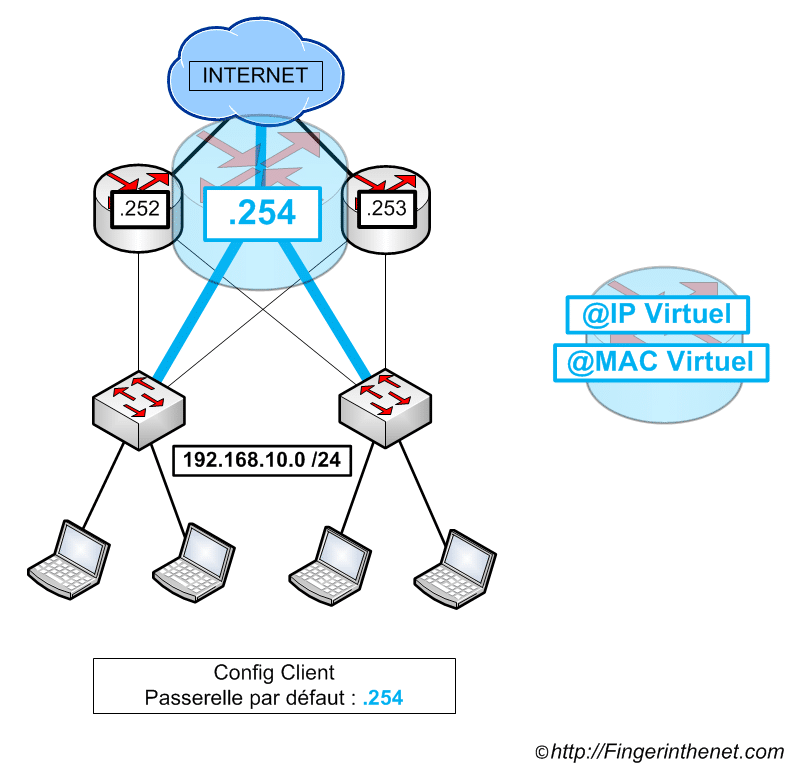

Principe de fonctionnement
Le FHRP va permettre d’avoir une passerelle par défaut “Virtuel”. Cette adresse IP va être associée à une adresse MAC virtuelle. Ces deux paramètres vont être hébergés par un de nos routeurs.
En cas de panne de l’un de nos routeurs, ces deux adresses vont être supportées par le second routeur. Cette panne ne sera pas perceptible par nos clients.
Le temps de basculement en cas de panne , l’élection du routeur principale et le type d’échange entre nos deux routeurs vont dépendre du protocole utilisé (HSRP, VRRP ou GLBP)
Le début de cet article fait un petit comparatif entre ces protocoles, à vous de choisir celui qui répond à vos attentes.
