Câblage en baie

Chapitre 1

Introduction

  • Administrateur réseau = Câble réseau.
  • Câble réseau = Partie visible de l’iceberg.

Avantage d’un câblage propre :

  • recherche de panne plus rapide
  • la satisfaction d’un travail bien fait
  • vous êtes bien vus dans le métier car vous pensez aux copains qui vont passer derrière vous !

Avantage d’un câblage anarchique :

  • facile à mettre en place
  • pas de prise de tête

Choisissez votre camp ! Mais choisissez le bon 😉

Chapitre 2

C'est quoi une baie ?

Une baie est une armoire qui va contenir des équipements informatiques.

Voir l’article Les baies informatiques

Chapitre 3

Organisation d’une baie informatique

Dans l’article précédent, nous avons vu comment organiser notre baie ! Maintenant nous allons voir comment nous organiser pour connecter nos équipements.

Nos équipements informatique ont besoin de quoi ?

  • d’une ou plusieurs arrivées électriques
  • d’une ou plusieurs connexions réseau

Commençons de suite avec la partie électrique !!

La partie Electrique

La personne responsable : l’administrateur réseau.
La personne la mieux qualifiée pour effectuer cette tâche : l’électricien de votre société.

Tout équipement informatique a besoin d’électricité pour fonctionner. Le but du jeu est d’avoir un câblage électrique bien fait !!

Information importante :

Les équipements en baie sont des équipements importants et ne doivent jamais être éteints. Pour ce faire, il faut que chaque équipement soit alimenté par deux sources d’énergie différentes :

  • une alimentation principale ondulée
  • une alimentation secondaire ondulée
Double alimentation
Double alimentation

Si vous êtes dans une grosse société, coordonnez-vous avec votre électricien ! Les points techniques a aborder :

  • alimentation principale et alimentation secondaire
  • configuration IP + SNMP des onduleurs
  • création d’une supervision pour l’électricien

Comme nous allons devoir brancher plusieurs serveurs, nous allons devoir brancher.

Bonne pratique - Electrique
Bonne pratique – électrique



La partie Réseau

La personne responsable : L’administrateur réseau.
La personne la mieux qualifiée pour effectuer cette tâche : Les câbleurs.

Hey oui ! Câbleur est un métier !! Souvent oublié, mais INDISPENSABLE ! Ce savoir-faire est très important !

En gros :

Liaison interbaie -> Le câbleur.

Liaison interbaie : Le câbleur

Liaison intrabaie -> L’administrateur réseau.

Liaison intra-baie : L'administrateur réseau
Liaison intrabaie : L’administrateur réseau

Les panneaux de brassage (ETAPE 1)

Objectif : Faire le lien entre les prises murales et nos panneaux de brassage !

Panneau de brassage

Un panneau de brassage doit être parfaitement référencé pour savoir “qui va où” !

Pour ce faire deux méthodes :

  • créer un plan de câblage
  • mettre des étiquettes sur le panneau de brassage (ci cela est possible)
Exemple de plan de câblage
Exemple de plan de câblage

En gros il faut savoir d’un seul coup d’oeil que le port 12 du panneau de brassage visé en U27 de la baie 01 va desservir la prise murale 12 de la salle 103 du bâtiment 102

Définition de la nomenclature :

  • numéroter vos baies !!!! (Exemple : B01, B02, B03…)
  • utilisez la position des panneaux de brassage pour les situer dans la baie !! (U21,U22,U23…)
  • numérotez les bâtiments si cela n’a pas déjà été fait par les architectes ou les électriciens ! (BAT101, BAT102, BAT103…)
  • numérotez les salles si cela n’a pas déjà été fait par les architectes ou les électriciens ! (SALLE101, SALLE102, SALLE103…)
  • numérotez les prises réseau à l’intérieur des salles si cela n’a pas déjà été fait par les câbleurs ! (PRISE01, PRISE02, PRISE03…)

Le port 12 du panneau de brassage visé en U27 de la baie 01 va desservir la prise murale 12 de la salle 103 du bâtiment 102 ce qui nous donne :

             B01U27PORT12 va vers BAT102SALLE103PRISE12

Afin de simplifier l’administration de vos clients, nous pouvons mettre sur nos switchs une description sur chaque port !!

Switch(config)# interface FastEthernet 0/1
Switch(config-if)# description BAT102-SALLE103-PRISE01
Switch(config)# interface FastEthernet 0/2
Switch(config-if)# description BAT102-SALLE103-PRISE02

Le brassage en façade (ETAPE 2)

Objectif : Connecter nos clients sur notre réseau via les panneaux de brassage.

Ce brassage se doit d’être clair et propre ! Votre réputation est en jeu 🙂

Étape 2.1 : Quel câble Ethernet choisir :

  • Fabrication ? Usine (moins de perte)
  • Longueur ? La plus adaptée
  • Couleurs ? Gris pour les clients/Bleu pour les liaisons inter-switch
  • Catégorie ? Afin de choisir la catégorie et l’isolation du câble à utiliser, il est primordial d’avoir les bases ! Si ce n’est pas déjà fait, je vous conseille FORTEMENT de faire un tour sur l’article Câblage.

Étape 2.2 : Définissez une logique de câblage :

Si vous avez des panneaux de brassage de 24 ports et des switchs de 24 ports :

  • le port 1 du panneau de brassage sur le port 1 du switch
  • le port 2 du panneau de brassage sur le port 2 du switch
  • le port 3 du panneau de brassage sur le port 3 du switch
    etc.

Par convention :

  • les premiers ports du switch sont pour la desserte cliente
  • les ports GigaBitEthernet, les ports GBIC ou les derniers ports disponibles sont réservés pour la partie desserte.

Sur cette photo nous pouvons voir :

  • 24 ports pour la partie client
  • 2 Ports pour la partie desserte

Les deux ports de la partie interconnexion nous permettent  :

Étape 2.3 : Comment faire un câblage propre :

  • utilisez du passe câble !!
Passe-câbleBrosseCoffretTiraps / Riselant

Il existe plein d’outils pour faire une baie propre ! Je vous ai mis les principaux au-dessus, à vous d’en faire bon usage 😉



Chapitre 4

Foire aux questions

Doit-on fabriquer ses câbles réseau ?

Beaucoup de personnes vous diront :

  • “Je préfère fabriquer mes câbles réseau, c’est plus économique !”
  • “Le fait de fabriquer mon câble réseau me permet d’avoir la longueur parfaite.”

Bah c’est totalement faux !!!!

Pourquoi ?

  • Vous n’êtes pas câbleur, mais administrateur réseau ! Ce sont deux métiers différents ! Les câbleurs font du câblage H24 !!!! Un administrateur fait 10 câbles dans l’année…
  • Vous n’êtes pas plus fort ni plus précis qu’une machine homologuée ! C’est un fait ! Si vous faites votre câble, il y aura forcément beaucoup plus de perte que sur un câble sorti d’usine.
  • Vous êtes administrateur réseau ! Donc vous ne faite que le câblage en façade ! Il existe une multitude de longueurs différentes !!!

Ma façon de fonctionner

Lorsque j’arrive dans une nouvelle entreprise ou chez un nouveau client, la première chose que je vais faire c’est voir la partie immergée de l’iceber : le câblage et les architectures réseau !!!

Le rôle d’un administrateur réseau est de faire le lien entre :

  • les administrateurs système
  • les administrateurs VOIP
  • les administrateurs de base de données
  • et bien sûr les abonnés !

En gros c’est vous le pion central de l’architecture ! Vous devez la connaître sur le bout des doigts et c’est à vous d’en gérer le design :

  • étude des architectures réseau
  • visite physique des sites
  • discutions avec les différents interlocuteurs pour recenser les problèmes
  • étude des configurations
  • petite nuit blanche ou deux pour refaire le câblage proprement et refaire les architectures réseau au propre…
Chapitre 5

Les exemples

Le Community Manager de Cisco a créer le hashtag #cablewednesday. Les administrateurs réseau du monde entier s’amusent à montrer des photos avant/après pour montrer le travail effectué 😊 N’hésitez pas à mettre en commentaire ou sur la page Facebook de FingerInTheNet vos avants/après 😉

Les mauvais élèves



Les bons élèves

Chapitre 6

Conclusion

Votre objectif : Finir dans la rubrique des bons élèves !

J’attends vos photos avec impatience 🙂

FingerInTheNet

Le câblage informatique

Les objectifs pédagogiques de cette leçon sont :

  • comprendre que les informations numériques transitent via des supports de communication
  • concevoir le fonctionnement des câbles Ethernet
  • comprendre le fonctionnement des fibres optiques
  • connaître les différents types de liaisons satellitaires
  • avoir une vision globale d’un réseau de type 3G/4G
Chapitre 1

Le câblage Ethernet à paires torsadées

Présentation

Ethernet

Ethernet est un protocole réseau normalisé (IEEE 802.3) de la couche 2 du modèle OSI.

Paire torsadée

Un câble de ce type est composé de 8 petits fils électriques. Ces fils électriques sont organisés par paires. Chaque paire est torsadée. Vous avez déjà tous vu ce type de câblage ! Dans les grandes surfaces, il est appelé « câble Internet ».

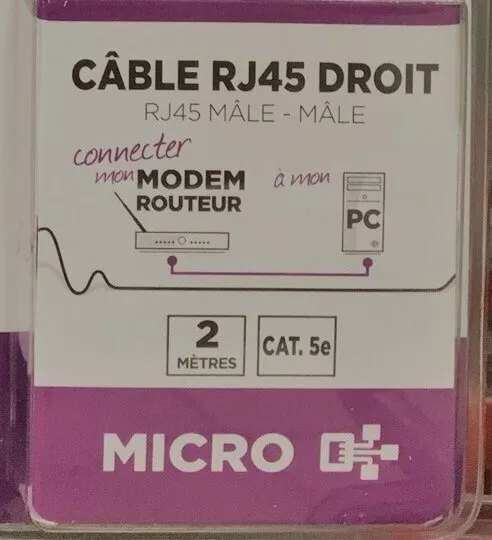

Câble RJ45 en grande surface

Sur les boites, vous pouvez trouver plusieurs informations comme :

  • CAT 5
  • SFTP
  • 10 m

La composition d'un câble

Un câble Ethernet est composé de 8 petits fils électriques :

Câble Ethernet UTP transparent

Ces petits fils électriques sont composés :

  • de cuivre (pour transmettre les signaux électriques)
  • d’une gaine (pour protéger les signaux électriques)

Comme vous pouvez le voir, ces fils électriques possèdent différentes couleurs afin de ne pas s’emmêler les pinceaux. Ce code couleur est le suivant :

Code couleur

Un câble électrique crée un champ magnétique autour de lui. Ce champ magnétique fait perdre en puissance le signal électrique et perturbe les fils qui sont à côté de lui.

Ils sont rassemblés par paire, car si tous les fils électriques étaient droits dans le câble, ils se perturberaient beaucoup plus.

Nous en concluons donc :

Un câble Ethernet est composé de 4 paires torsadées.

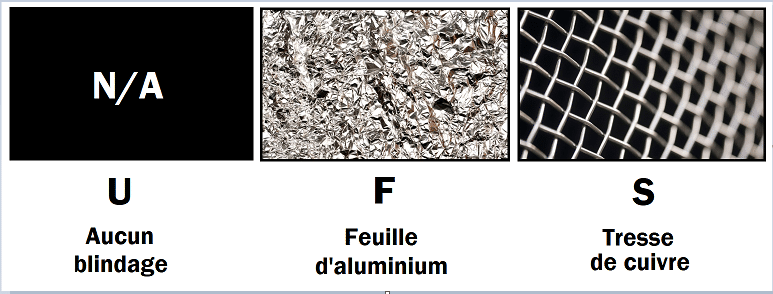

Le blindage d'un câble

Afin de ne pas créer de perturbation et se protéger des paires voisines, différents types de blindages sont mis en place au sein de notre câblage.

  • TP = Paires torsadées (Twisted Pair)
  • U = Aucun blindage (Unshielded)
  • F = Feuillard en aluminium (Foiled)
  • S = Tresse de cuivre (Shielded)

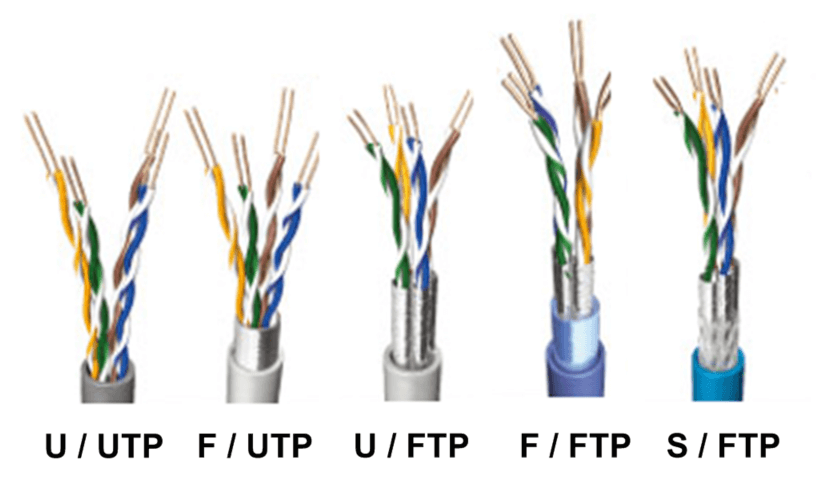

Les différents types de blindage

Il est possible de mettre ses protections :

  • autour de chaque paire torsadée
  • autour des 4 paires torsadées

Nous pouvons donc en conclure ceci :

Les normes
Blindage

Comment fonctionne la nouvelle norme ?

Normes

C’est déjà plus simple non ? 😉

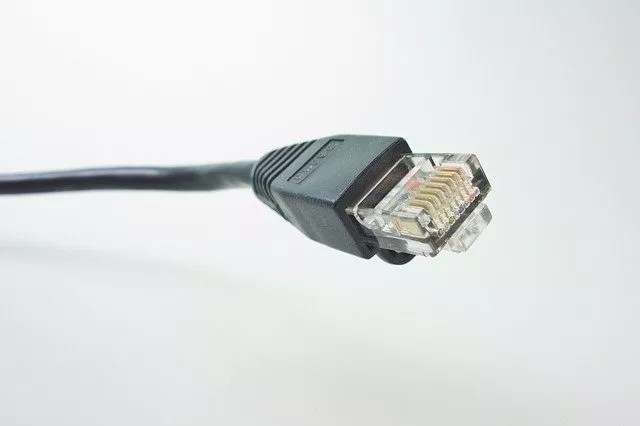

La connectique

Nous avons vu les différents types de câblage Ethernet à paires torsadées. Il ne nous reste plus qu’à voir la partie connectique.

Il en existe plusieurs :

  • RJ45 (Registered Jack 45)
  • RJ11 (Registered Jack 11)
  • RJ12 (Registered Jack 12)

Les catégories

Catégorie 5e (Classe D) :

  • fréquence : jusqu’à 155 MHz
  • débits théoriques : 1000 Mb/s.

Catégorie 6 (Classe E) :

  • fréquence : jusqu’à 500 MHz
  • débits théoriques : 1 Gb/s.

Catégorie 7 (Classe F) :

  • fréquences : jusqu’à 600 MHz
  • débits théoriques : 10 Gb/s.

Catégorie 7a (Classe FA) :

  • fréquence : jusqu’à 1 GHz
  • débits théoriques : 10 Gb/s.
Chapitre 2

Les fibres optique

Signal : Lumineux.

Une fibre optique permet d’envoyer des informations via la présence ou non de lumière.

Avantages :

  • meilleure bande passante
  • moins de perte de signal
  • la sécurité de l’information
  • moins lourd
  • durable dans le temps

Inconvénients :

  • le coût
  • la fragilité
  • Compliqué à mettre en place…

Principe de fonctionnement

Une fibre optique permet de transmettre des 0 et des 1 grâce à la lumière !!

  • 0 = Pas de lumière
  • 1 = Présence de lumière

La lumière est créée par une diode électroluminescente, elle est reçue par une photo résistance.

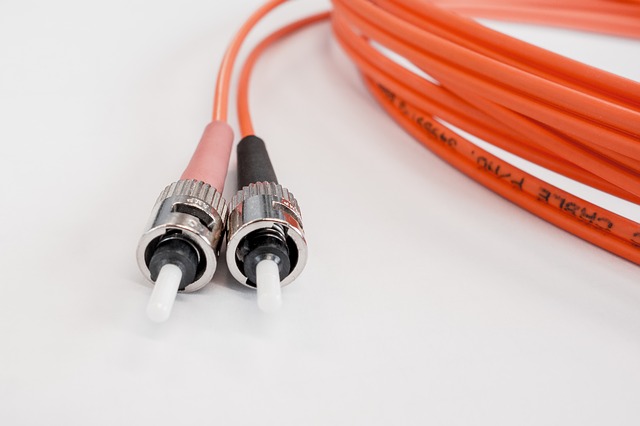

Fibre optique

Les différents mode

Dans l’univers des fibres optiques, il existe deux grandes familles de fibre :

  • les monomodes
  • les multimodes

Les fibres monomodes :

  • prévues pour de longues distances
  • plus chères que les fibres multimodes
  • un seul faisceau lumineux par fibre

Les fibres multimodes :

  • prévues pour de petites distances
  • moins chères que les fibres monomodes
  • plusieurs faisceaux lumineux par fibre
Chapitre 3

Les réseaux satellitaire

Dans quel cas avons-nous besoin d’aller sur Internet via des liaisons satellites :

  • au fin fond du désert
  • en plein milieu de la mer
  • dans d’un avion
  • au beau milieu de la jungle

Et surtout :

  • au fin fond de la campagne !

Les liaisons satellitaires offrent une connexion Internet là ou il n’y a ni DSLAM, ni fibres optiques ni faisceau hertzien, ni WiMax.

Les avantages :

  • Internet partout dans le monde

Les inconvénients :

  • la latence
  • le coût de la bande passante (7$ le Mo)

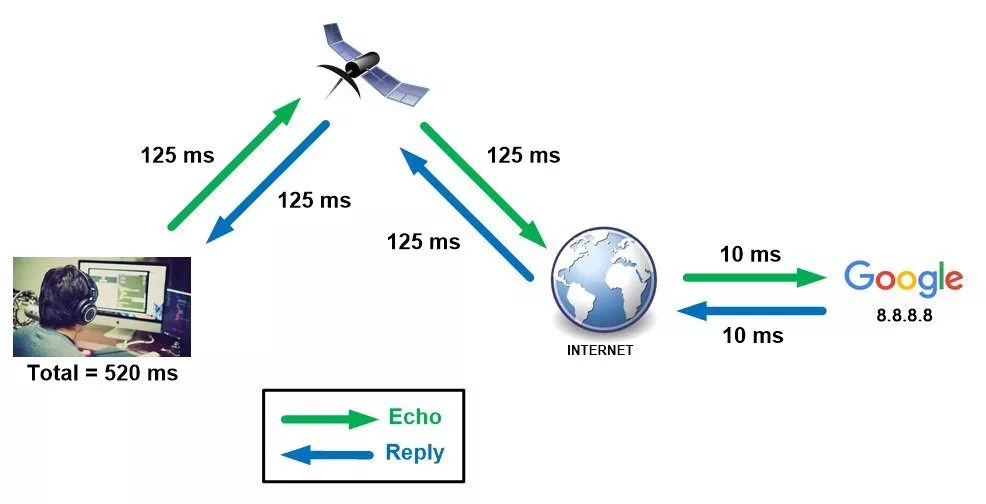

La latence

Les satellites sont dans l’espace, et pour envoyer des informations dans l’espace, cela prend du temps ! Ce temps se fait ressentir à travers la latence.

Exemple :

  • de mon PC au Satellite : 125 ms
  • du Satellite à la Station d’accueil = 125 ms
  • de la Station d’accueil au serveur de Google = 10 ms
  • de Google à la Station d’accueil = 10 ms
  • de la Station d’accueil au Satellite = 125 ms
  • du Satellite à mon PC = 125 ms

Soit un total de 520 ms pour obtenir une information !
